SESResultsViewer
Procesador integrado de gráficas e informes de resultados
Una poderosa herramienta de software que permite visualizar, filtrar y examinar los resultados de los cálculos mediante gráficas e informes, integrada en los módulos de cálculo de los software de SES pertinentes. Es decir, RESAP, MALT, MALZ, HIFREQ, SPLITS y FCDIST.
Panel de selección de datos
El panel de selección de datos constituye fundamentalmente el centro de control de SESResultsViewer, e incluye diversas características que permiten determinar los tipos de gráficas e informes a ser generados, así como personalizar la apariencia de los datos graficados. Múltiples umbrales de graficado y opciones para el procesamiento y filtrado de gráficas están disponibles, para el refinamiento de la presentación de la configuración y el cálculo de los resultados.
Graficado de configuración
Los módulos de cálculo de CDEGS generan una abundancia de datos útiles acerca de un sistema, incluyendo información relacionada con corrientes de fuga, GPR, corrientes longitudinales, tensiones de estrés del recubrimiento, diferencias de potencial de tierra, y mucho más. A partir de la sección de Configuración del panel de selección de datos de SESResultsViewer, los usuarios pueden especificar los resultados que deseen graficar, así como los parámetros de presentación de los resultados; estos incluyen los parámetros de la codificación por colores y las opciones para especificar la apariencia del etiquetado textual de los resultados numéricos .

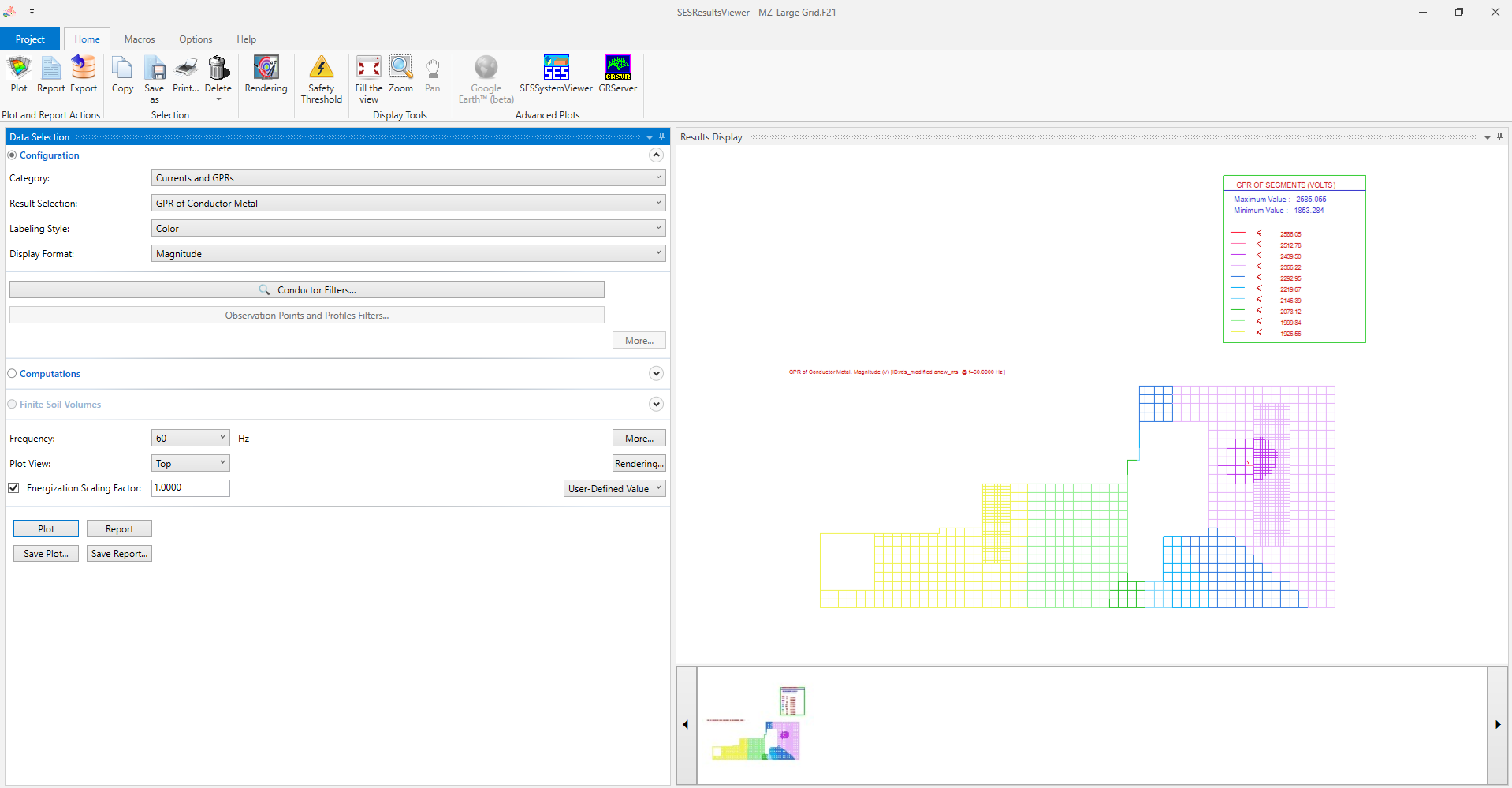

Pantalla principal de SESResultsViewer. La gráfica de configuración de la subida del potencial de tierra del sistema se muestra en el panel de Visualización de los resultados a la derecha.
Filtro de conductores
Para facilitar la inspección y el análisis de una subsección o componente específico de un sistema complejo, los usuarios pueden aplicar filtros a los conductores siendo graficados. Los conductores pueden ser filtrados de acuerdo a distintos criterios como: profundidad, radio, longitud, características del recubrimiento o, en suma, cualquier característica especificada en las definiciones de tipos de conductores del sistema modelado.

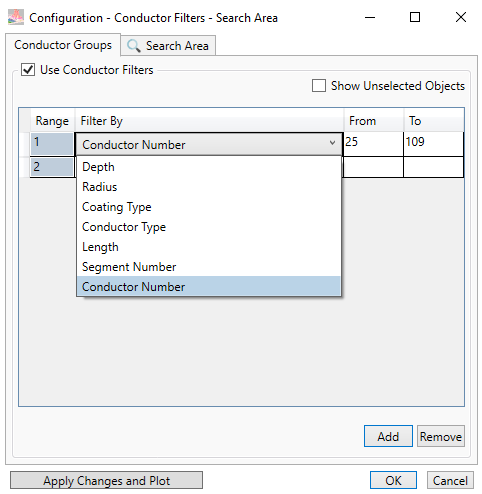

Especificación de los filtros de los conductores.

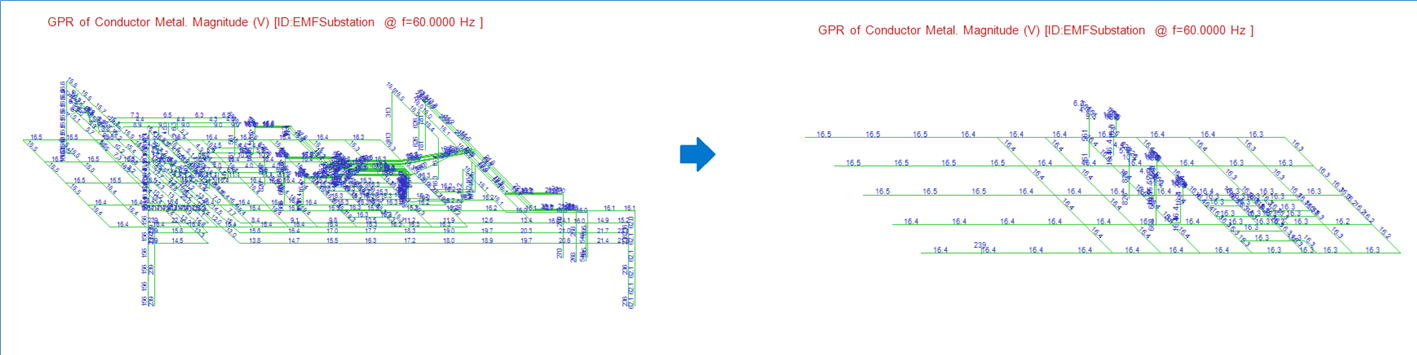

Gráficas de configuración: antes y después de la selección de los filtros de conductores.
Zoom y procesamiento
Una función de zoom habilita la selección gráfica de una región de un sistema a ser graficado, y la apariencia de una gráfica puede ser personalizada en la pantalla Opciones de visualización, donde a cada intervalo de datos que comprenda la gama completa de los valores de salida calculados se le puede asignar un color específico, el mismo que es determinado por el usuario.

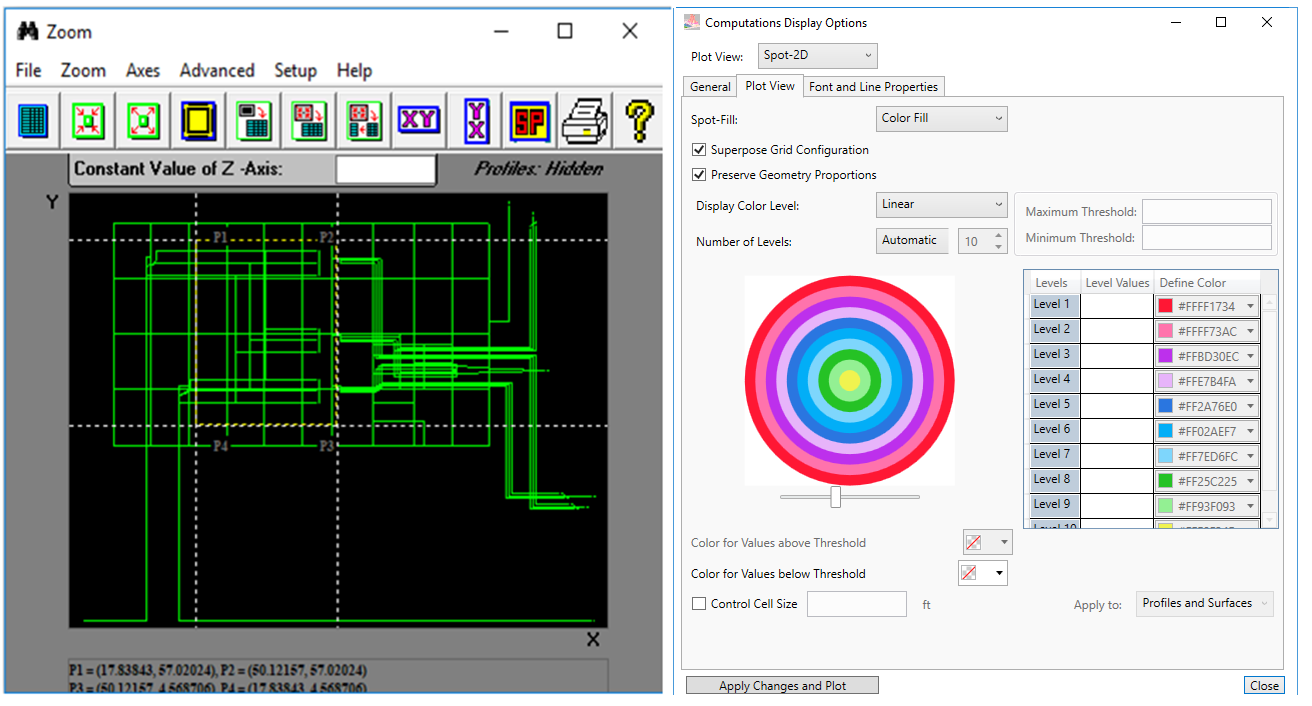

Pantalla de la función de zoom y de Opciones de visualización de cálculos.
Cinta de opciones principal

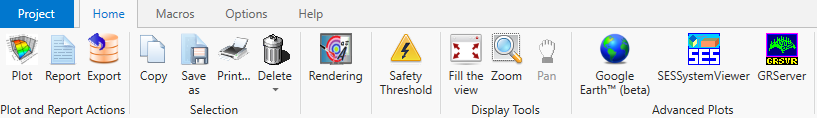

Otras características útiles de SESResultsViewer están disponibles vía la cinta de opciones principal:
Cinta de opciones principal
A partir de aquí, los usuarios pueden exportar datos en un formato .csv (valores separados por comas), grabar y reproducir macros, imprimir y generar informes, entre otros. La porción Gráficas avanzadas de la cinta incluye opciones para la creación de gráficas utilizando SESSytemViewer y GRServer, así como una opción para la exportación de perfiles horizontales hacia un formato de archivo Google Earth™ (.kml):

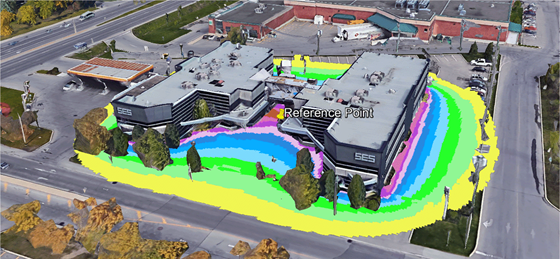

Datos de cálculos exportados hacia el formato .kml de Google EarthTM.
Panel de visualización de los resultados
Una imagen en miniatura de cada gráfica generada se muestra en la sección de resumen ubicada debajo del panel de Visualización de resultados. Estas imágenes en miniatura se utilizan como referencia para las ventanas individuales de las gráficas; al hacer clic en una imagen en miniatura se muestra la ventana correspondiente de la gráfica.
Gráficado de cálculos
La sección Cálculos del panel de selección de datos presenta una variedad de opciones relacionadas con la generación de gráficas e informes de los resultados calculados en puntos de observación específicos. Estas incluyen las tensiones de contacto y de paso, potenciales del suelo, datos del conductor, entre otros.
Límite de seguridad
Cuando genera gráficas de las tensiones de contacto y de paso, el módulo SESThreshold, que vienen integrado en SESResultsViewer, puede ser utilizado para calcular los umbrales de seguridad en múltiples zonas. Una reseña de la herramienta multifacética SESThreshold está disponible en la página respectiva de nuestro sitio web.

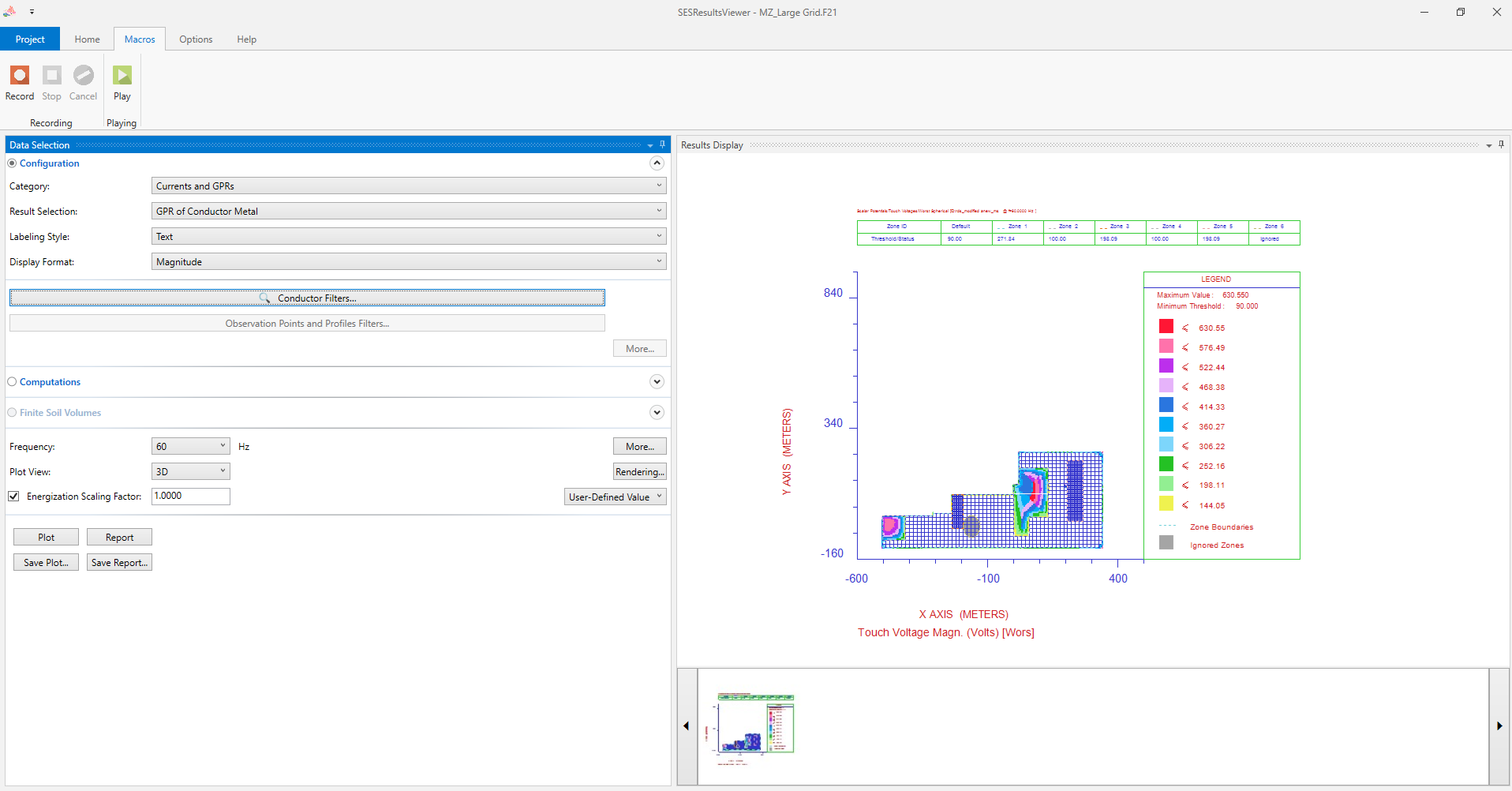

Gráfica de cálculos que describe las tensiones de contacto en puntos de observación específicos.
Los procesos en segundo plano de SESResultsViewer, fiables y rápidos, garantizan un funcionamiento fluído y eficaz. Múltiples ejecuciones de SESResultsViewer pueden estar activas simultáneamente, lo que facilita las comparaciones entre los múltiples tipos de informes y gráficas que pueden ser generados mediante esta poderosa herramienta.
