SESPlotViewer es una herramienta versátil de graficado integrada en otras aplicaciones que permite la creación de gráficas. También puede ser utilizada en modo autónomo para crear, personalizar y modificar las gráficas de acuerdo con las preferencias de los usuarios. Esta herramienta habilita varios tipos de gráficas en 2D y mapas térmicos. Utiliza el enfoque estándar de archivos F05 para crear, almacenar y abrir archivos de gráficas.

Descripción técnica

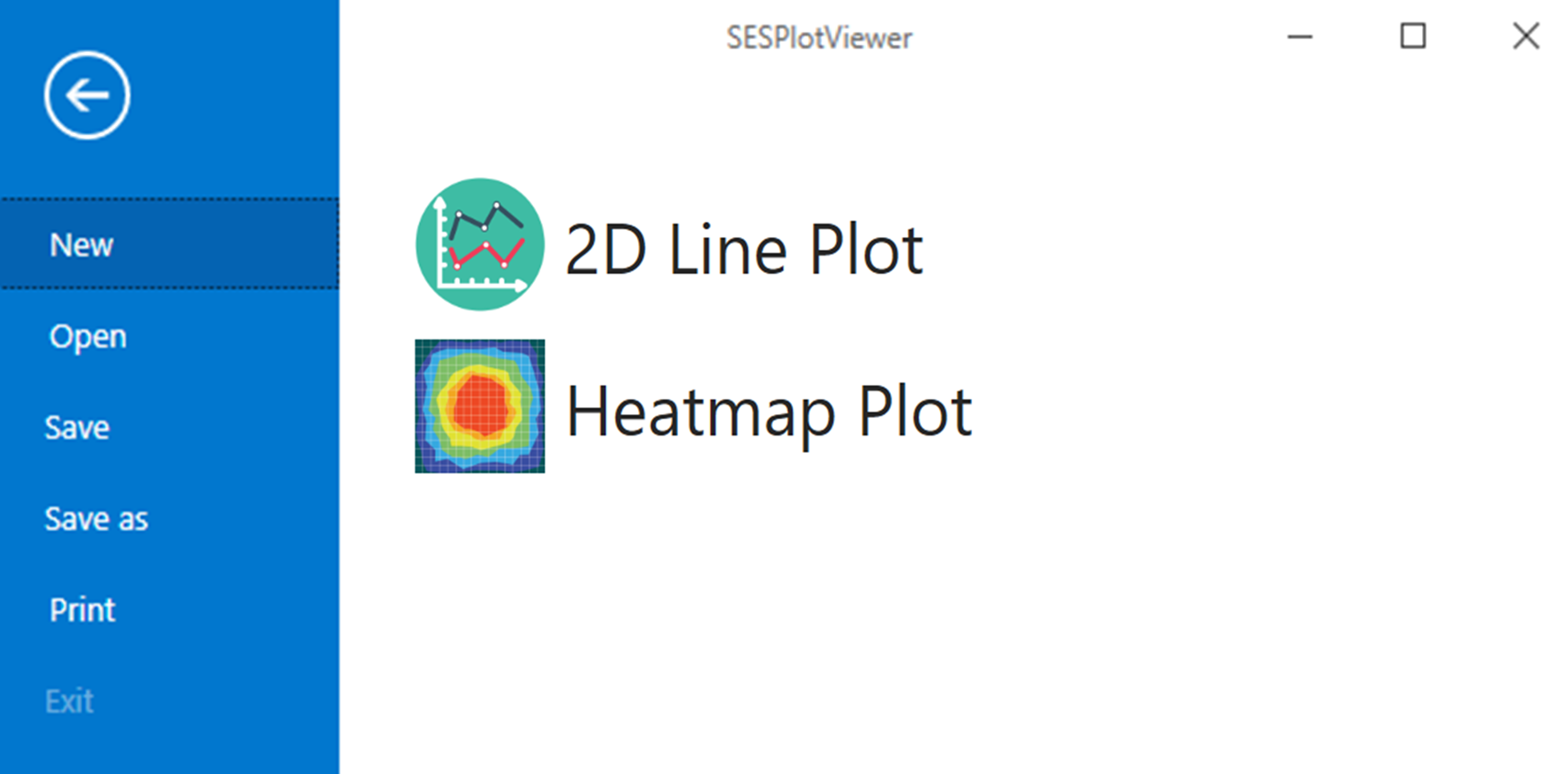

SESPlotViewer genera gráficas fáciles de personalizar que pueden ser creadas automáticamente en otras aplicaciones o utilizando los datos importados desde archivos CSV o ingresados manualmente en la interfaz. La ventana principal permite seleccionar los tipos de gráficas que se desean generar. Es posible crear dos categorías principales de gráficas:

• Gráfica de líneas en 2D: permite presentar una serie de datos como una línea continua en 2D, una serie de puntos de datos no conectados o como una gráfica escalonada en 2D.
• Gráfica de mapa térmico: esta opción permite presentar una serie de datos como una gráfica de superficie en 2D, aplicando niveles de colores para indicar la magnitud de las cantidades graficadas.

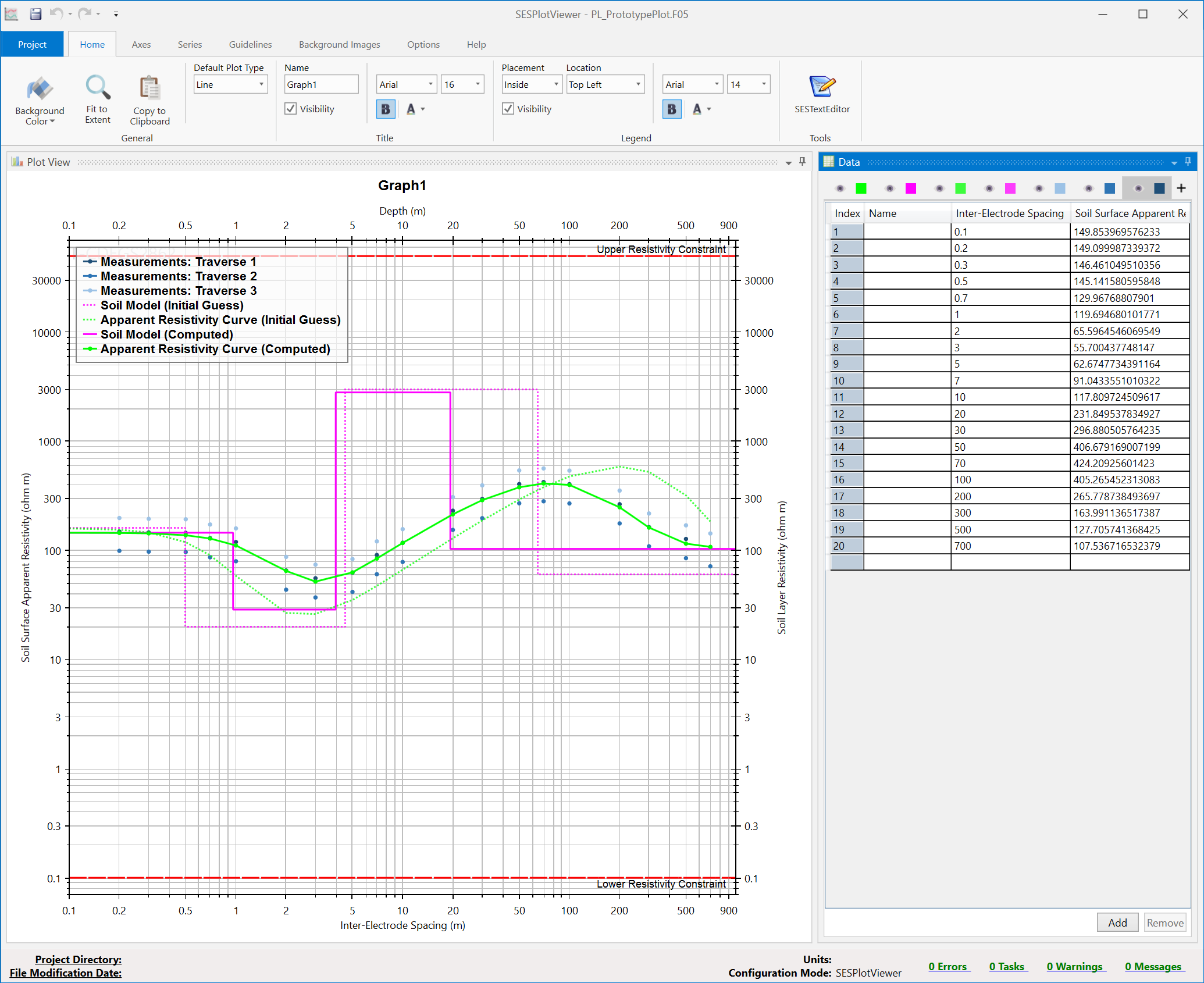

Gráficas de SESPlotViewer

Características técnicas

• Una misma gráfica puede incluir una cantidad arbitraria de series de datos.
• Es posible personalizar cada serie con sus propias características y estilo de líneas de graficado.
• Se pueden utilizar diversos ejes de distintos tipos para graficar los datos de varias propiedades eléctricas.
• Opcionalmente, también es posible seleccionar fondos distintos.
• Las leyendas pueden ser especificadas en ubicaciones diferentes.
• Las líneas guía pueden ser creadas con estilos distintos y en diferentes posiciones.
• Los datos pueden ser importados desde archivos CSV para graficarlos posteriormente.
