La herramienta AutoTransient automatiza el análisis de fenómenos transitorios efectuados por medio de los módulos de cálculo HIFREQ y FFTSES. Ejecuta ambos programas alternadamente utilizando las frecuencias de cálculos recomendadas por FFTSES a fin de ejecutar HIFREQ hasta que se cumplan los criterios de finalización definidos por el usuario.

Especificaciones técnicas

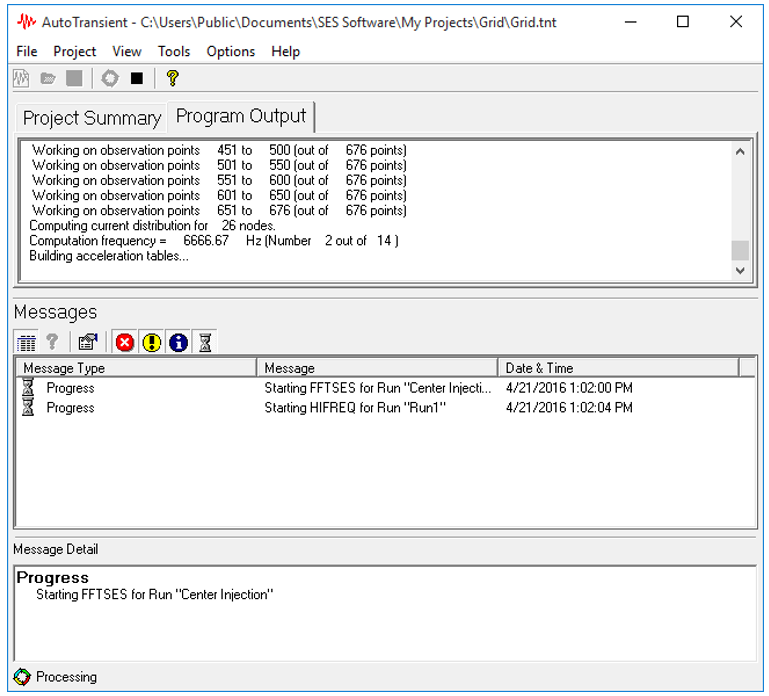

• El módulo AutoTransient efectúa automáticamente los pasos típicos de un estudio de transitorios HIFREQ-FFTSES. Partiendo de los archivos de plantilla de FFTSES y HIFREQ, el programa ejecuta FFTSES en el modo Directa y encuentra el primer conjunto de frecuencias de los cálculos recomendadas. Después de ejecutar HIFREQ a dichas frecuencias y construir las bases de datos de entrada de datos de FFTSES, el programa ejecuta FFTSES en el modo Inversa y deduce el siguiente conjunto de frecuencias recomendadas. El último paso se repite hasta que se cumplan los criterios de finalización.
• Puede elegir detener la ejecución del módulo cuando no haya más frecuencias recomendadas, después de un cierto tiempo transcurrido o cuando se haya efectuado un número específico de ciclos del procedimiento mencionado anteriormente.
• Cuando ejecute HIFREQ, puede decidir ejecutar todas las frecuencias recomendadas o ejecutar solamente una frecuencia a la vez. Este último método, que puede ser muy complicado de efectuar manualmente, ofrece mucha flexibilidad puesto que se pueden variar muchas de las propiedades eléctricas (resistividades, permeabilidades, etc.) en función de la frecuencia. El módulo le permite especificar las características del suelo dependientes de la frecuencia por medio de un simple cuadro de diálogo. Con tan solo un poco de esfuerzo de programación, puede especificar una dependencia de la frecuencia para cualquier cantidad definida en el archivo de plantilla de HIFREQ.
• El módulo efectúa una validación cruzada de los datos entre HIFREQ y FFTSES a fin de evitar los problemas de entrada de datos más comunes en un análisis de transitorios.





• Puede interrumpir el análisis en cualquier momento y recomenzarlo de nuevo a partir de donde lo había dejado.

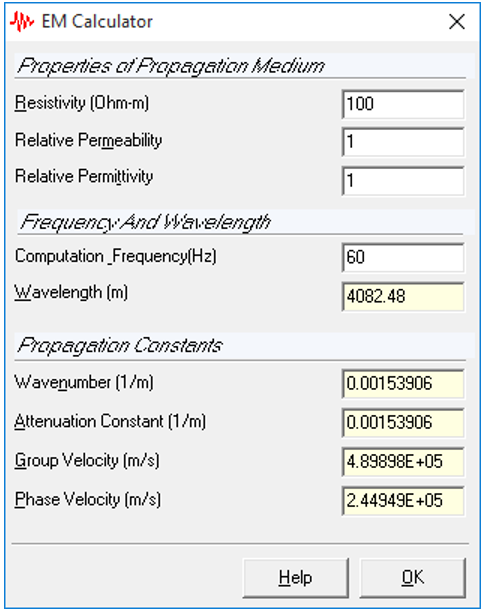

• El módulo incluye la calculadora EM que puede ayudar a determinar la segmentación óptima del conductor a utilizar cuando se efectúa un análisis de transitorios.

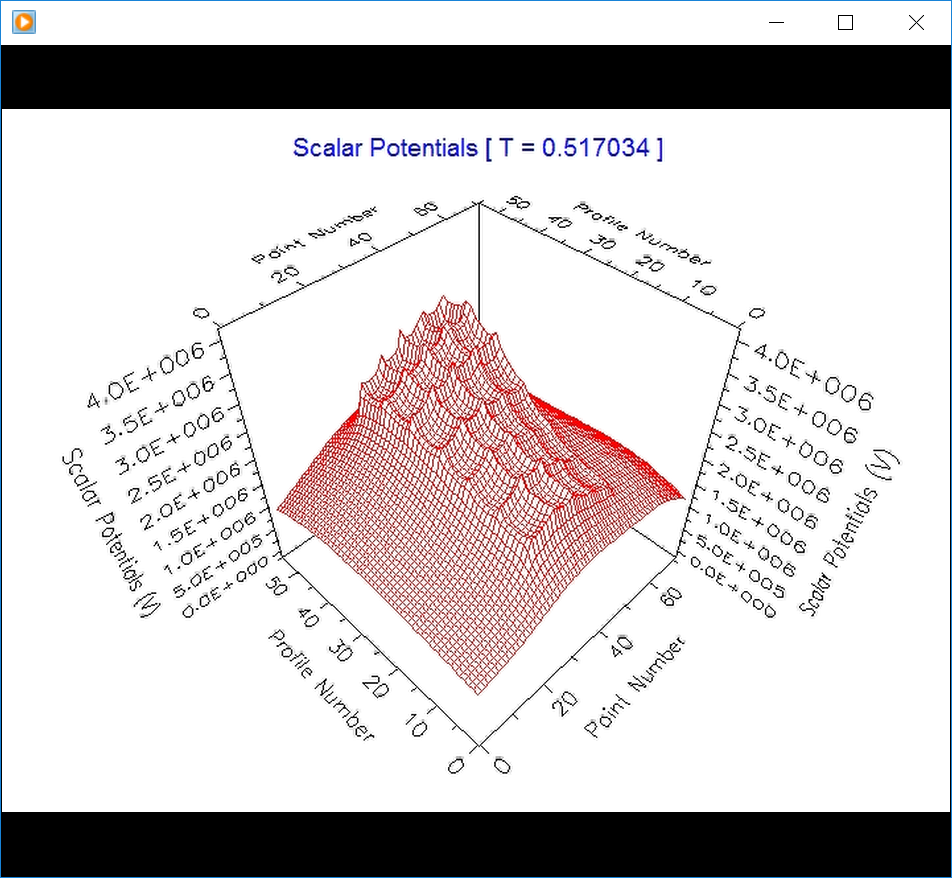

• Utilizar la herramienta FFT21Data le permite crear gráficas del dominio del tiempo en 2D y 3D.
