Una aplicación para el diseño automático de un sistema de protección contra la corrosión

SESCPCalculator es una nueva herramienta que permite efectuar rápidamente los cálculos para el diseño de la protección catódica necesaria para proteger estructuras específicas contra la corrosión.

Descripción técnica

SESCPCalculator permite analizar automáticamente el sistema a proteger y proporciona el diseño del sistema contra la corrosión siguiendo múltiples normas establecidas. SESCPCalculator incluye dos calculadoras simples para la estimación de un sistema de protección catódica por corriente impresa (PCCI) y de un sistema de protección catódica por ánodo galvánico o de sacrificio (PCAG/PCAS) respectivamente, para instalaciones terrestres y marítimas.

Capacidades técnicas

SESCPCalculator consiste en dos módulos integrados.

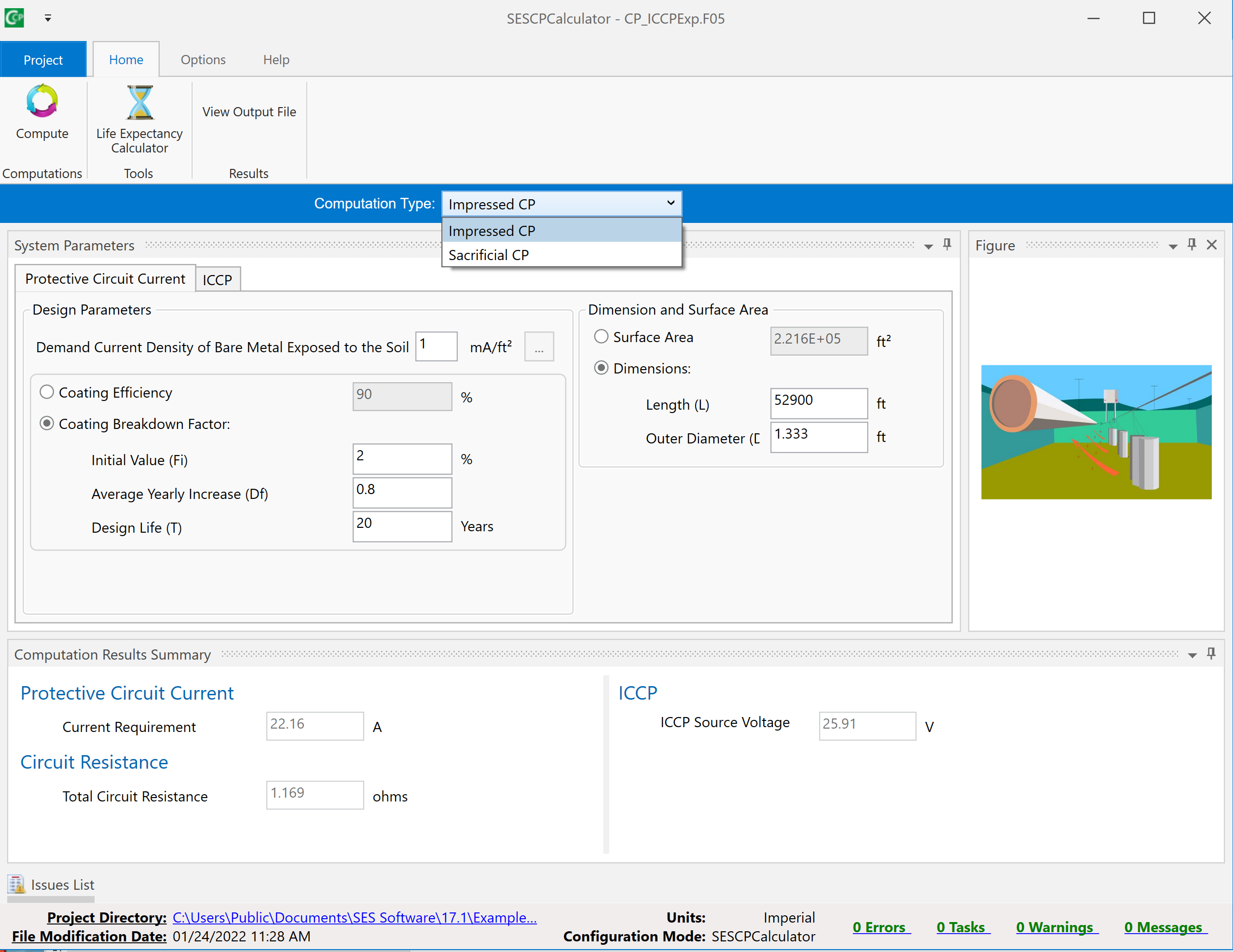

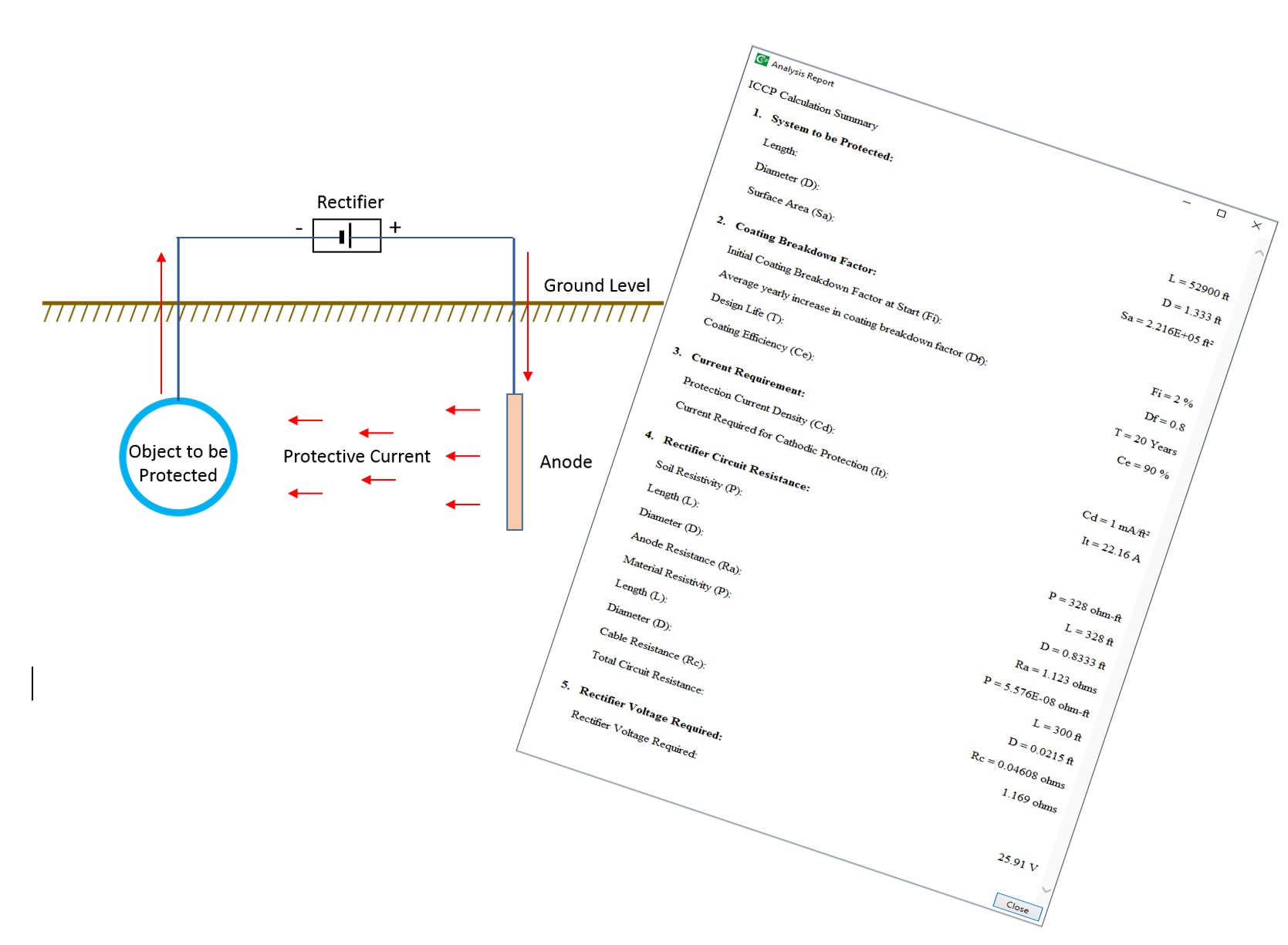

En un sistema de protección catódica por corriente impresa (PCCI), una corriente continua (CC) es inyectada por un rectificador entre la estructura protegida y una cama anódica profunda. El extremo negativo del rectificador está conectado a la estructura bien protegida. La calculadora de PCCI de SESCPCalculator permite determinar automáticamente la corriente requerida del sistema de protección catódica y el nivel de tensión del rectificador necesario para poder proporcionar la corriente de protección catódica especificada por el usuario. Por ejemplo, la densidad de corriente mínima requerida para obtener una protección total dependiendo del entorno, por ejemplo 1 mA/ft² para una tubería terrestre, donde la resistividad del suelo es de aproximadamente 100 ohm·m.

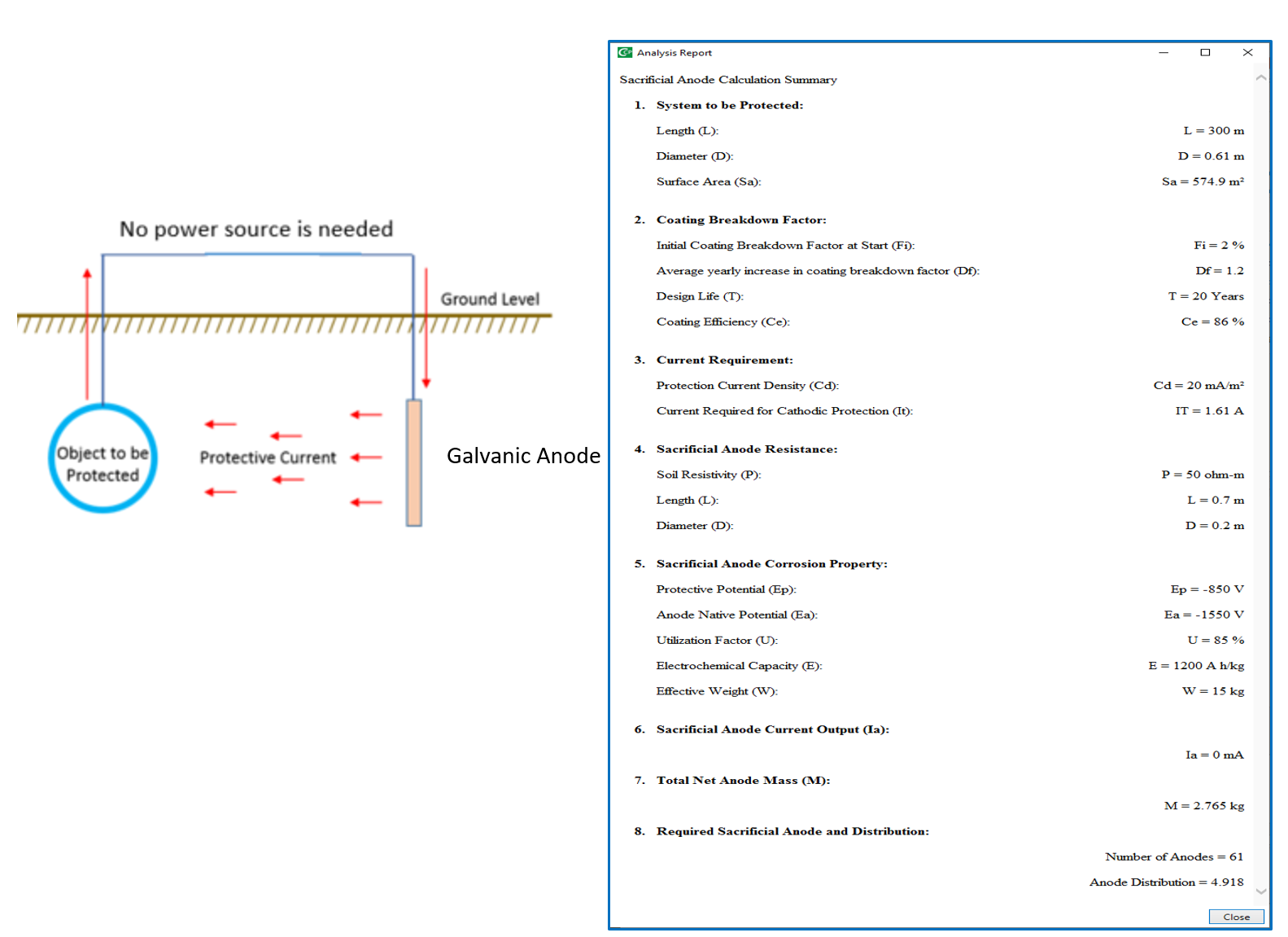

En el caso de un sistema de ánodos de sacrificio galvánicos, un ánodo de sacrifico forma parte del sistema de protección catódica y está unido o conectado a una estructura de acero para protegerla contra la corrosión. Los ánodos de sacrificio están conformados por metales más activos y menos nobles que los de la estructura a ser protegida. La calculadora PCAG calcula automáticamente la cantidad de ánodos especificados y su distribución, para poder obtener el objetivo de diseño especificado por el usuario.
