SESTLC


Este paquete de software es un analizador de líneas de transmisión y de distribución que permite calcular rápidamente los parámetros de las líneas, efectuar estudios de las interferencias electromagnéticas (inductivas o conductivas) inducidas en estado estable o en condiciones de falla, así como calcular los campos eléctricos y magnéticos.


Descripción técnica

El paquete de software SESTLC Pro es un analizador de líneas de transmisión y de distribución que permite estimar de manera rápida los parámetros de las líneas (constantes), los campos magnéticos y las interferencias electromagnéticas (inductivas o conductivas) inducidas en estado estable o de falla . Se puede utilizar para estimar rápidamente los parámetros de las líneas, los campos eléctricos y los campos magnéticos asociados con configuraciones arbitrarias de líneas de transmisión y de distribución. También estima tensiones y corrientes generadas por interferencia electromagnética sobre instalaciones metálicas de servicios públicos circundantes, tales como tuberías, vías férreas y líneas de telecomunicaciones. El software ha sido concebido para ser fácil de utilizar, de manera que ofrezca una gran cantidad de información útil con tan solo una entrada mínima de datos, al ser empleado para configuraciones de sistemas simples. Esto puede ser bastante útil para los análisis preliminares de sistemas más complejos. Un modo de entrada de datos simplificado está disponible para los casos en lo que la línea expuesta esté siempre paralela a la línea de transmisión; sin embargo, en un modelo SESTLC Pro, no es necesario que una línea expuesta esté paralela a la línea de transmisión. Lo que es más, la trayectoria de la línea de transmisión ya no está limitada a una línea recta. Esta nueva mejora elimina también las limitaciones de longitudes de claro y de impedancias de torre uniformes de las versiones anteriores del programa, donde la línea de transmisión solo podía seguir una trayectoria recta.

Recuerde que, en el caso de sistemas más complejos o de estudios más detallados, recomendamos utilizar los paquetes de software Right-of-Way o MultiFields.

Resumen de las estimaciones que se pueden efectuar utilizando SESTLC Pro:

  1. Parámetros de líneas de transmisión aéreas
  2. Campos eléctricos y magnéticos en perfiles de observación determinados
  3. Interferencia inductiva en condiciones de carga normal (estado estable) de una línea de transmisión recta o irregular sobre una línea expuesta irregular
  4. Interferencia inductiva y conductiva en condiciones de falla de una línea de transmisión recta o irregular sobre una línea expuesta paralela o irregular
  5. Cálculos de la interferencia inductiva y conductiva entre líneas de transmisión arbitrariamente orientadas y líneas irregulares, así como líneas expuestas irregulares enterradas en una tierra homogénea.

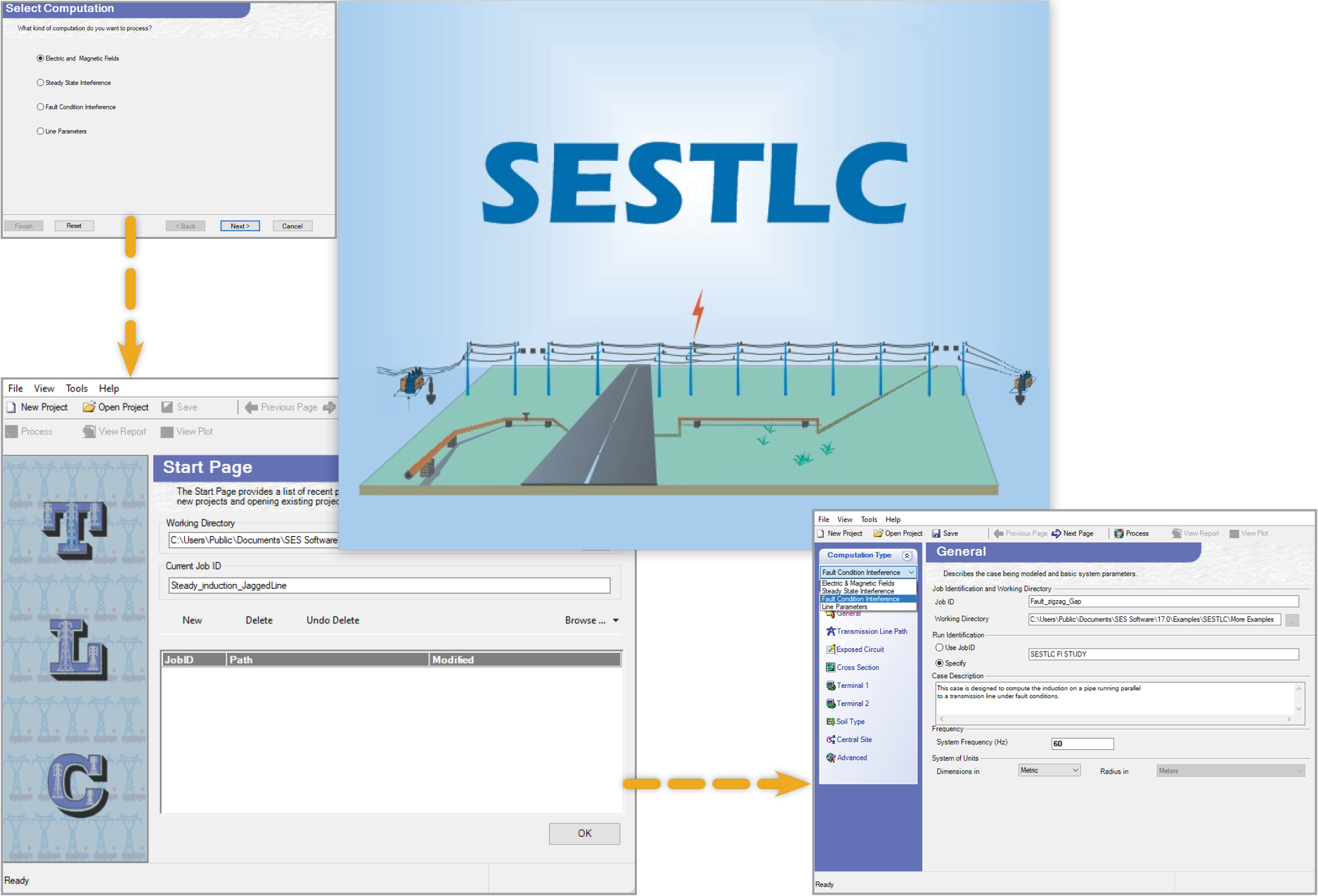

Interfaz del usuario

SESTLC Pro calcula los parámetros de las líneas de transmisión, los campos eléctricos y magnéticos en puntos de observación seleccionados, las tensiones de estrés inducidas así como las corrientes longitudinales en la línea expuesta, en condiciones de estado estable y de falla de las líneas de transmisión.

La línea de transmisión y los circuitos expuestos pueden ser descritos como una línea simple «paralela» o bien como una trayectoria «irregular» que puede seguir una trayectoria lineal arbitraria en 3D.

En el modo «línea paralela», el circuito expuesto incluye un tramo central que corre paralelo a la línea de transmisión, tramos de continuación que corren perpendiculares a la línea de transmisión en ambos lados del tramo central e impedancias en derivación de terminación en ambos extremos. Con esta configuración, los tramos de continuación no están sujetos a los campos electromagnéticos de la línea de transmisión. La dirección longitudinal de la línea de transmisión se encuentra a lo largo del eje X. Las coordenadas de la línea expuesta son definidas en función de este sistema de coordenadas.

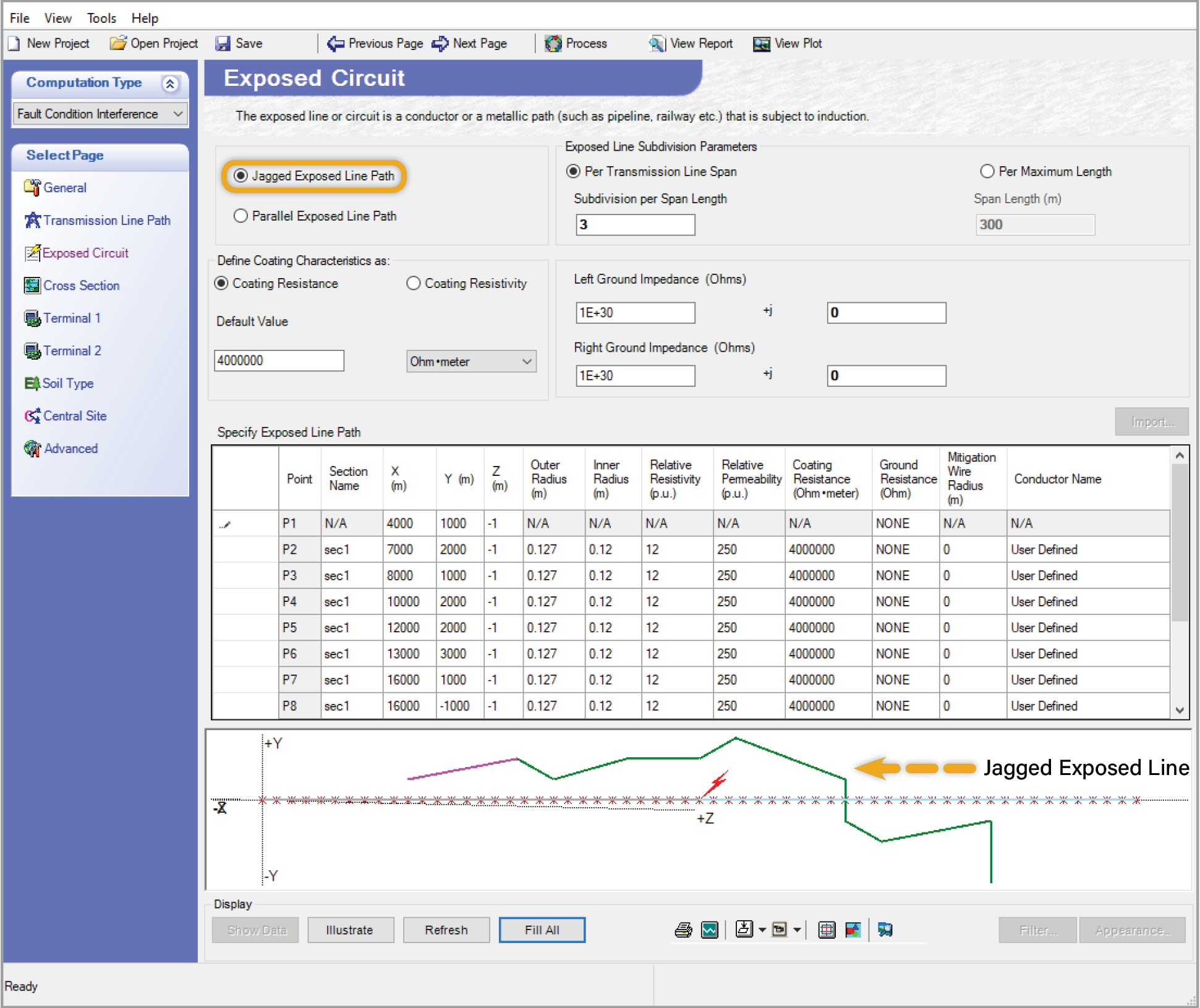

En el modo «línea expuesta irregular», la trayectoria seguida por los conductores expuestos puede consistir en cualquier número de secciones. Cada sección puede poseer sus propias características geométricas y eléctricas. La configuración es determinada por las coordenadas de la trayectoria.

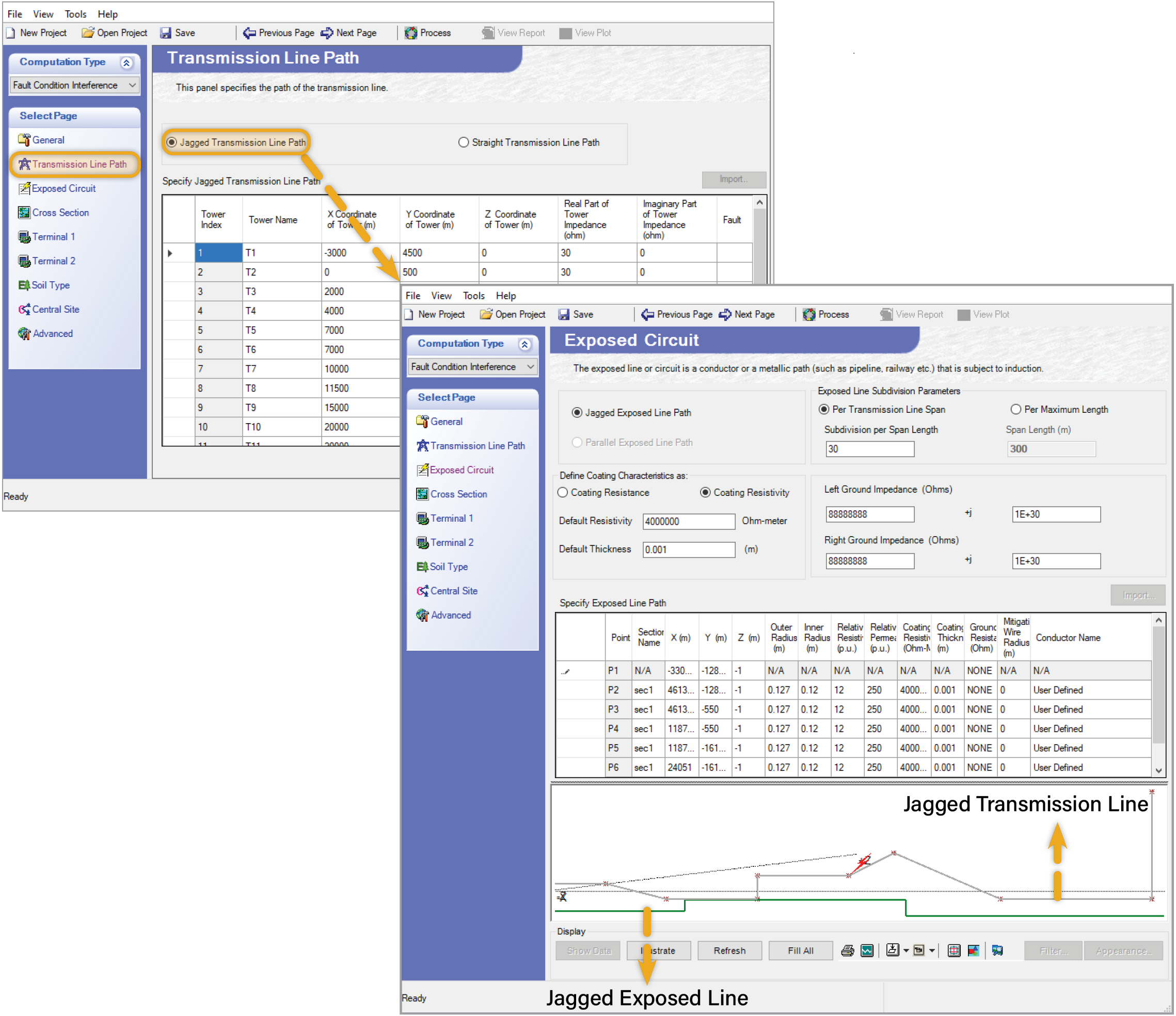

En el modo «linea de transmisión irregular», las líneas de transmisión pueden seguir trayectorias arbitrarias en 3D, lo que aumenta considerablemente el ámbito de aplicación del programa, sin incrementar sustancialmente el tiempo requerido para efectuar los cálculos. Para lograr esto, se implementaron algoritmos altamente optimizados que fueron desarrollados para el cálculo de los campos electromagnéticos generados por fuentes puntuales y conductores lineales Gracias a esta nueva opción, los claros de una línea de transmisión pueden tener longitudes diferentes y las impedancias de torre pueden ser distintas en cada sección de la linea. Esta mejora permite a SESTLC proporcionar estimaciones rápidas y fiables de los niveles de interferencia de CA en las tuberías (u otros conductores afectados) expuestas a una línea de transmisión irregular, bajo condiciones de estado estable y de falla.
