SPLITS | Análisis detallado de la distribución de la corriente de falla y de las interferencias electromagnéticas (EMI).


El módulo de cálculo SPLITS de CDEGS y ROW calcula las distribuciones de la corriente de carga (equilibradas o no) y de corto circuito en cada sección o claro de una red de energía eléctrica con múltiples conductores, fases y terminales.



Descripción técnica

SPLITS calcula las distribuciones de la corriente de carga (equilibradas o no) y de corto circuito en cada sección o claro de una red de energía eléctrica con múltiples conductores, fases y terminales. Además, calcula las tensiones y las corrientes inducidas entre los conductores causadas por los acoplamientos inductivos y electrostáticos. SPLITS es uno de los principales módulos de ingeniería que propulsa los paquetes de software MultiLines y Right-Of-Way (ROW).


SPLITS crea un modelo de circuito detallado de cada conductor en el derecho de vía, incluyendo los conductores no energizados y los transformadores polifásicos, para calcular la distribución de la corriente de falla y los efectos inductivos.



Aspectos técnicos destacados

  • SPLITS puede indicar la corriente y el potencial existentes en el sitio central y en cada terminal, así como en cada claro o sección de cada hilo de guarda, conductor neutro, contrapeso o tubería asociada con líneas aéreas multicircuito y cables eléctricos enterrados, incluyendo los transformadores en cualquier ubicación.
  • SPLITS puede tomar en consideración cada conexión hecha en un conductor neutro (como las puestas a tierra de torres y subestaciones) y cada conexión en derivación existente entre un conductor de fase y la tierra (como las capacitancias distribuidas, los condensadores o reactores en derivación y las cargas derivadas).
  • Cada conductor (o grupo de conductores) puede ser energizado arbitrariamente en cada estación del terminal. Esto permite simular redes de CC, trifásicas y polifásicas, equilibradas o no, sin restricciones prácticas.
  • Es posible especificar condiciones normales o fallas monofásicas, bifásicas o polifásicas (en la tierra o en otro lugar).
  • El usuario puede especificar claros e impedancias arbitrarios.

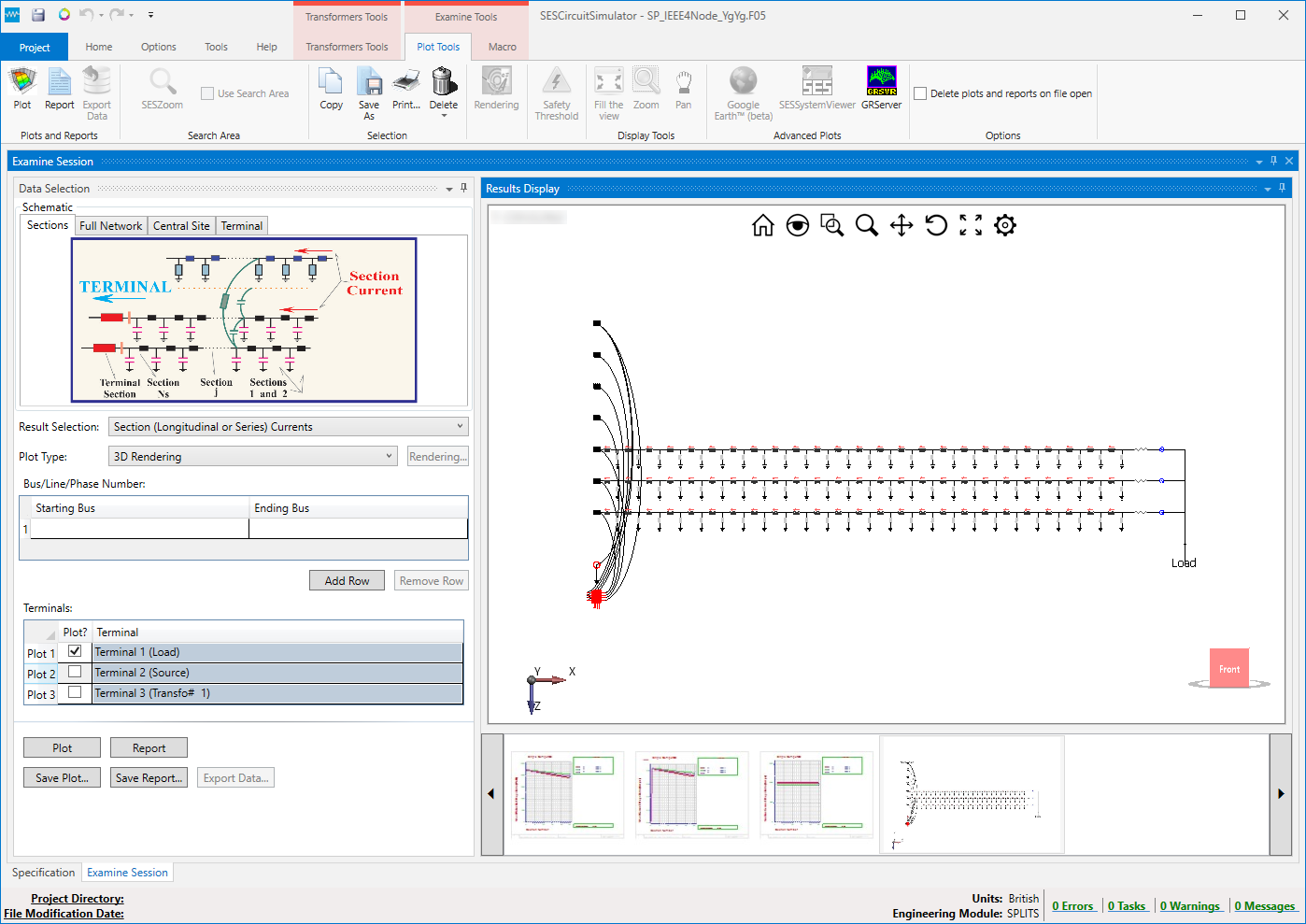

Distribución de corriente y de potencial resultante de un análisis de SPLITS.



Características técnicas

  • Es posible conectar radialmente una cantidad arbitraria de estaciones de terminal a una estación central, la cual consiste en una cantidad arbitraria de buses y en un sistema de puesta a tierra con una impedancia especificada por el usuario.
  • Los buses de la estación central pueden ser interconectados o conectados al sistema de puesta a tierra por medio de impedancias de conexión arbitrarias.
  • Se puede definir cualquier número de claros entre la estación central y cada terminal.

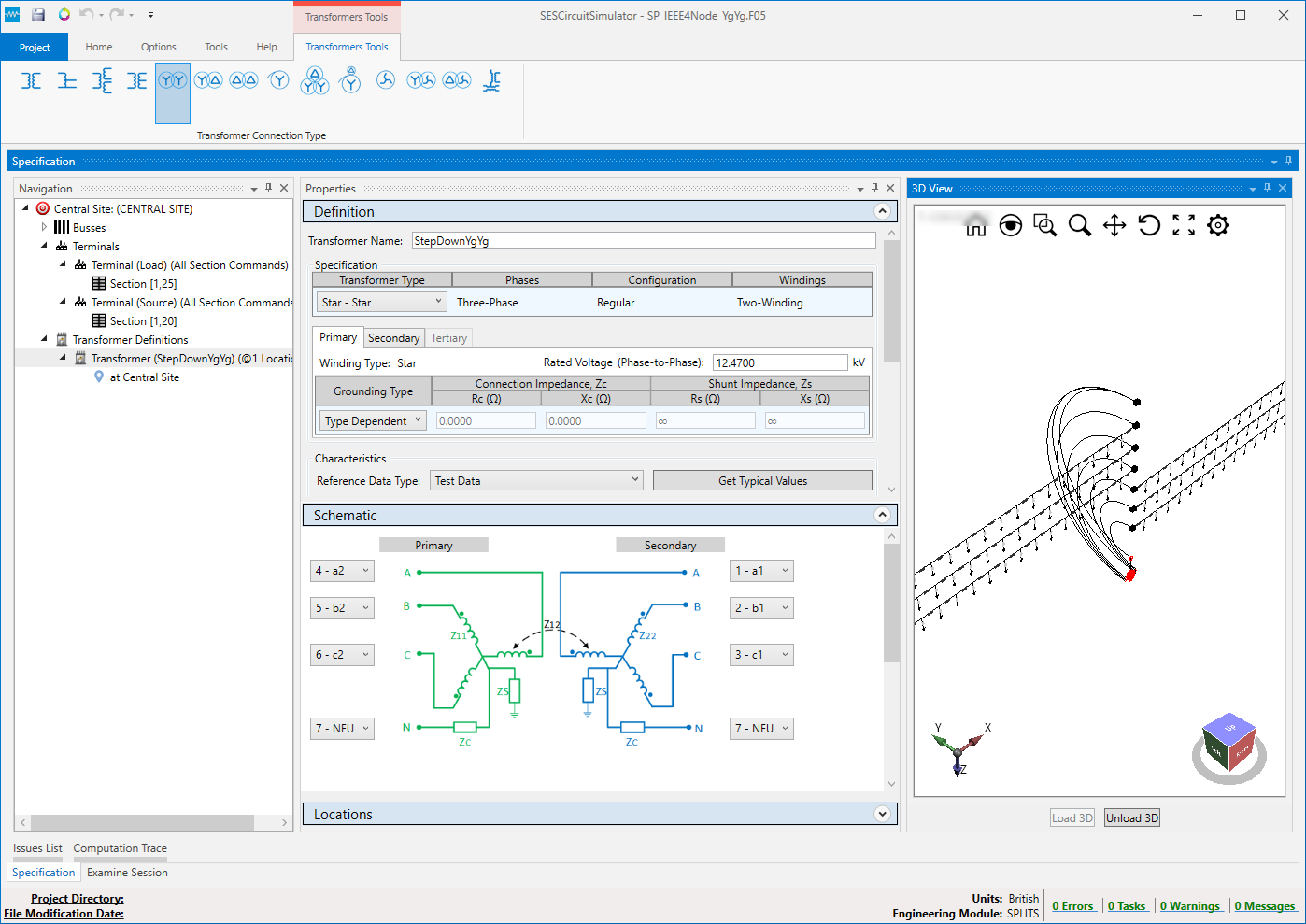

  • Se pueden especificar sistemas monofásicos, trifásicos e incluso polifásicos, equilibrados o no, incluyendo varios tipos de transformadores ubicados en cualquier parte del sistema.
