GRSplits-3D

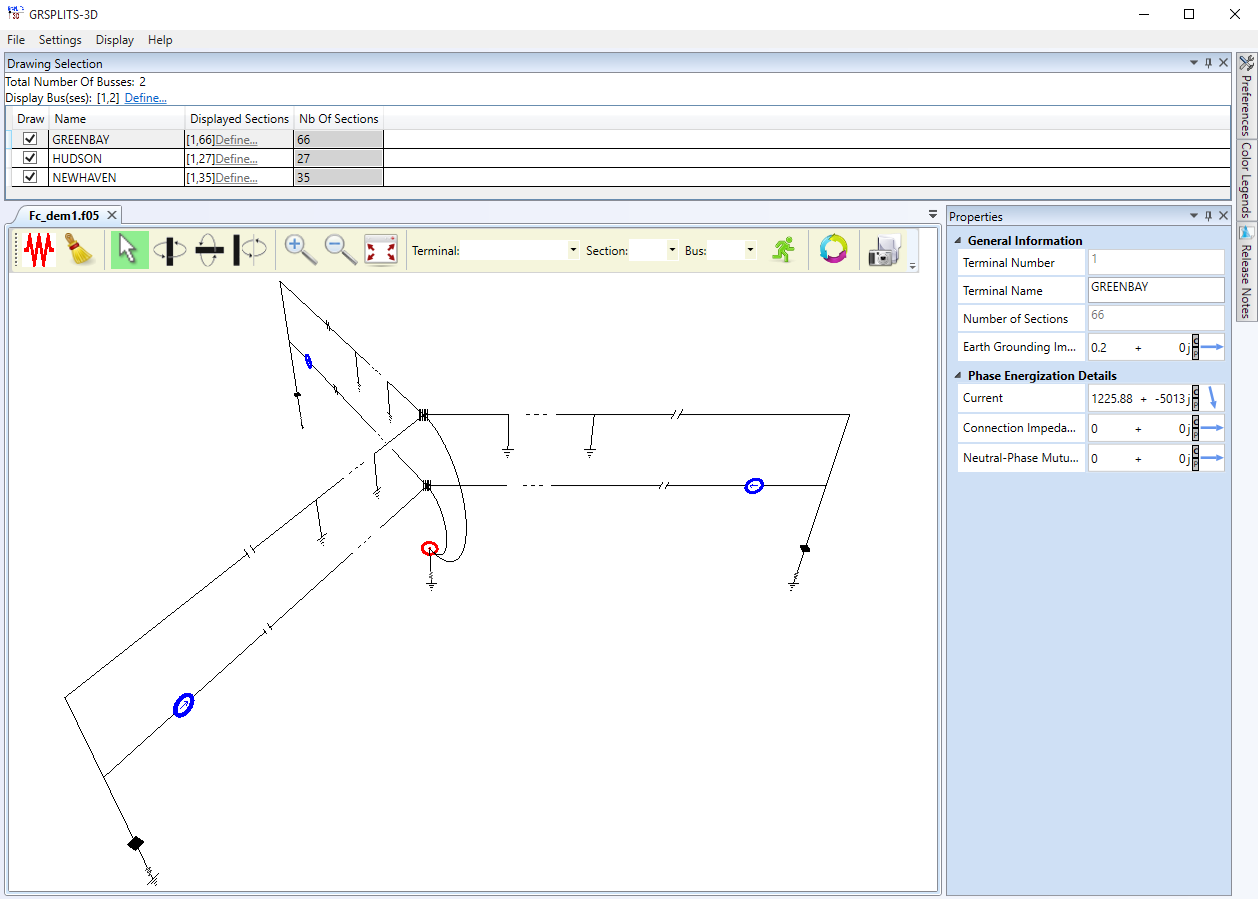

GRSPLITS-3D es un procesador integrado de entrada y salida de datos diseñado específicamente para visualizar interactivamente en 3D el modelo del circuito definido en los paquetes de software Right-of-Way Pro (ROW) y MultiLines que utilizan los módulos de cálculo SPLITS y FCDIST. GRSPLITS-3D posee funcionalidades similares a las de GRSplits, el cual visualiza los resultados de la entrada de datos y de los cálculos como imágenes estáticas, pero además ofrece completas capacidades interactivas en 3D, al igual que funciones de edición que su homólogo en 2D no posee.

Más específicamente, ofrece la capacidad de graficar modelos de circuitos y permite una interacción directa con todos los componentes visualizados. Su motor 3D ofrece herramientas de navegación y de filtrado que hacen de la visualización y la validación del circuito una tarea de niños, incluso para los sistemas más grandes que puedan existir.



Interacción de datos intuitiva y visual

GRSPLITS-3D ofrece diversas funcionalidades de visualización y herramientas de filtrado que llevan la inspección de circuitos a otro nivel que no se encuentra disponible en otros paquetes de software de procesamiento gráfico de circuitos en 2D.


Filtrado de la visualización

GRSPLITS-3D ofrece un amplio rango de funcionalidades que controlan el tipo de visualización en pantalla.

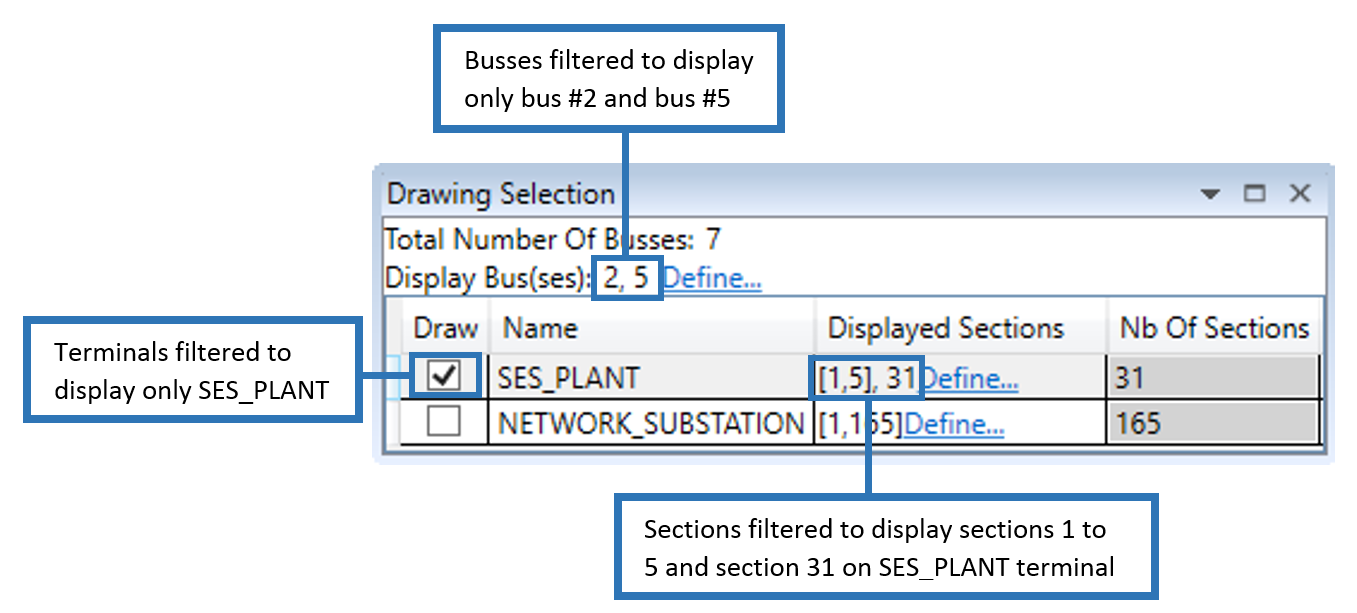

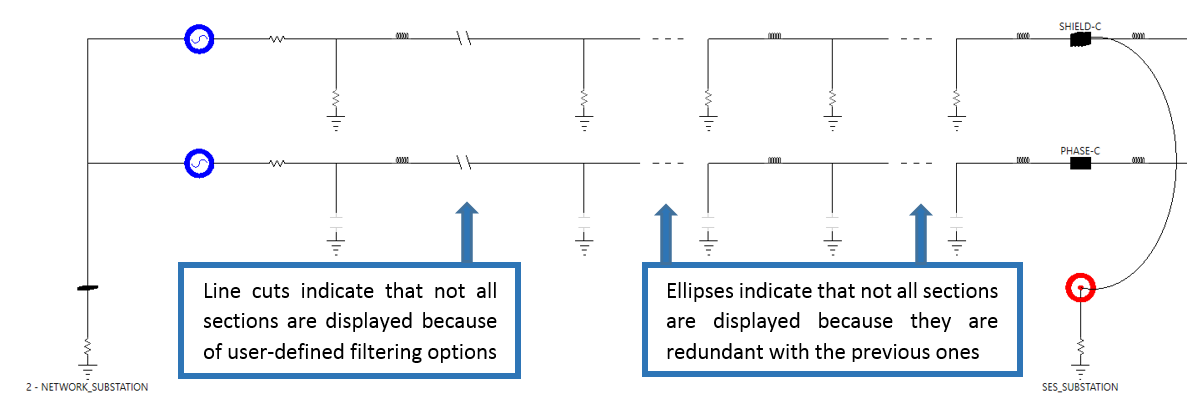

El panel Selección de visualización le permite controlar cuáles terminales, secciones e incluso cuáles buses (líneas) se deben visualizar, lo que le permite enfocarse rápidamente en un área dada del circuito que requiera un análisis más profundo. Se presentan muchas indicaciones en el circuito dibujado para recordarle al usuario que solamente se visualizarán áreas específicas.

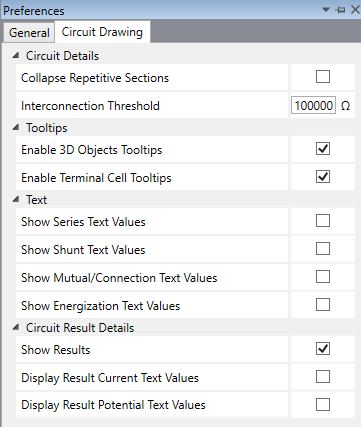

También puede utilizar el panel de opciones de visualización para filtrar la salida de datos de la escena 3D. Dicho panel ofrece muchos parámetros que controlan lo que se visualizará y la manera en la que se hará.

A partir de dicho panel, puede decidir si desea visualizar los resultados de los cálculos asociados del circuito, las informaciones sobre herramientas cuando se desplace en la escena 3D, el texto dinámico que visualiza el valor de cada componente 3D que se visualice y muchos otros elementos.

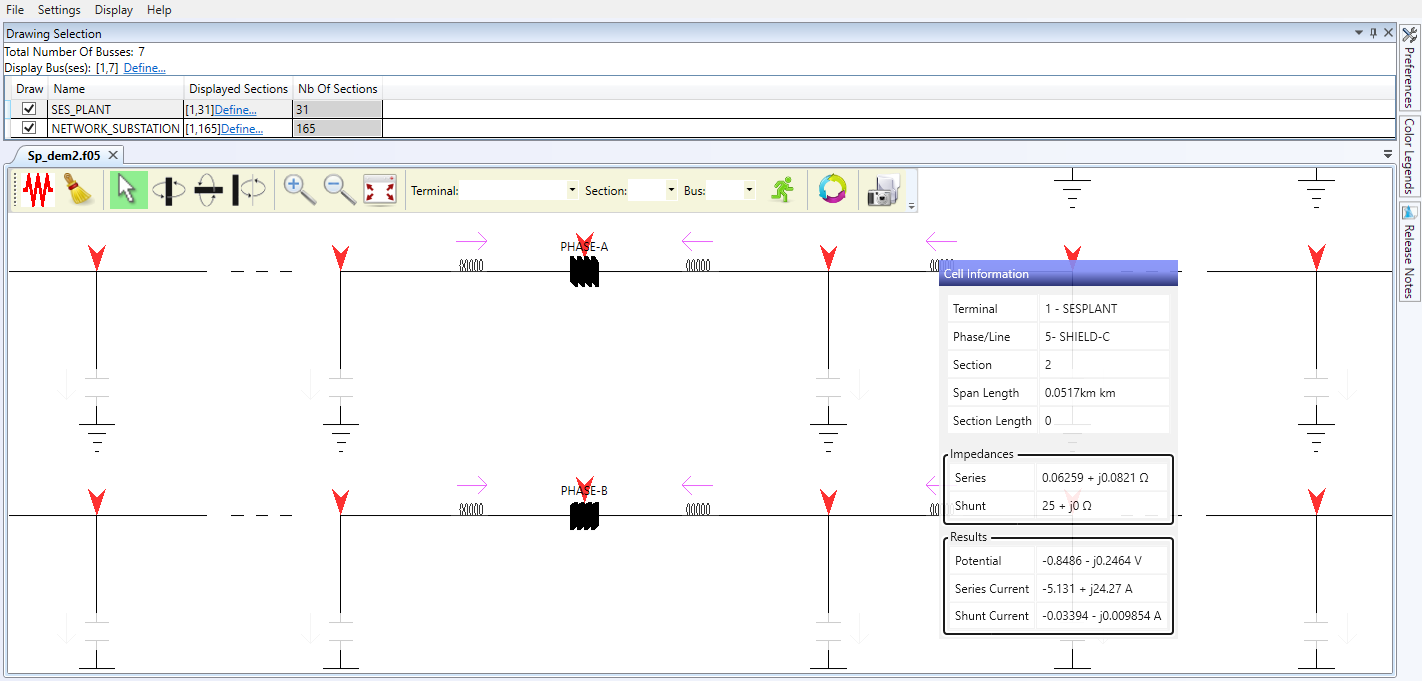

Útiles y breves informaciones sobre herramientas aparecen directamente sobre el visor del circuito mostrando un resumen de los parámetros relevantes del circuito.

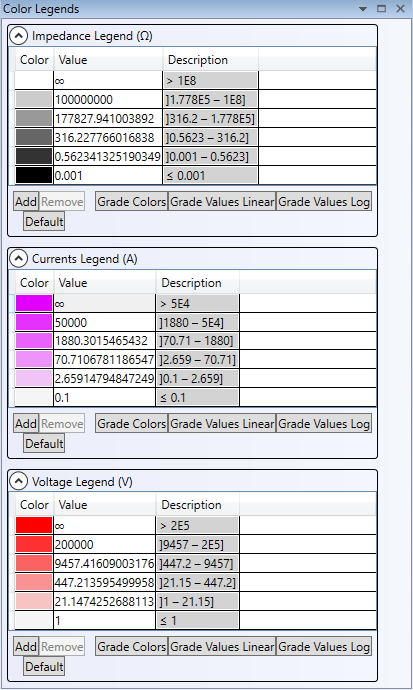

Tanto los colores como los rangos aplicables para las leyendas de color de la impedancia, la tensión y la corriente son completamente personalizables.

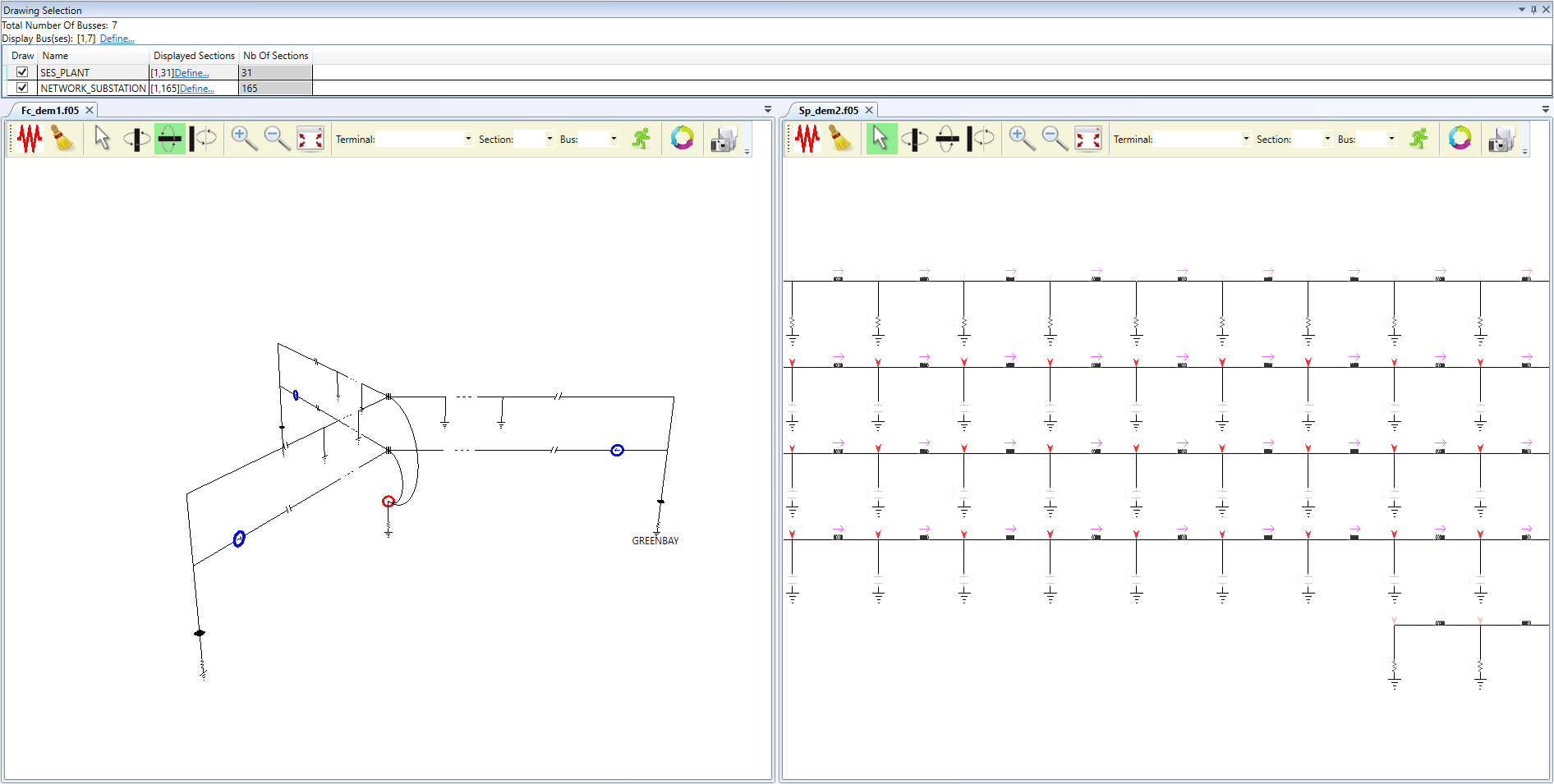

GRSPLITS-3D también puede cargar múltiples proyectos simultáneamente.



Visualización de los resultados

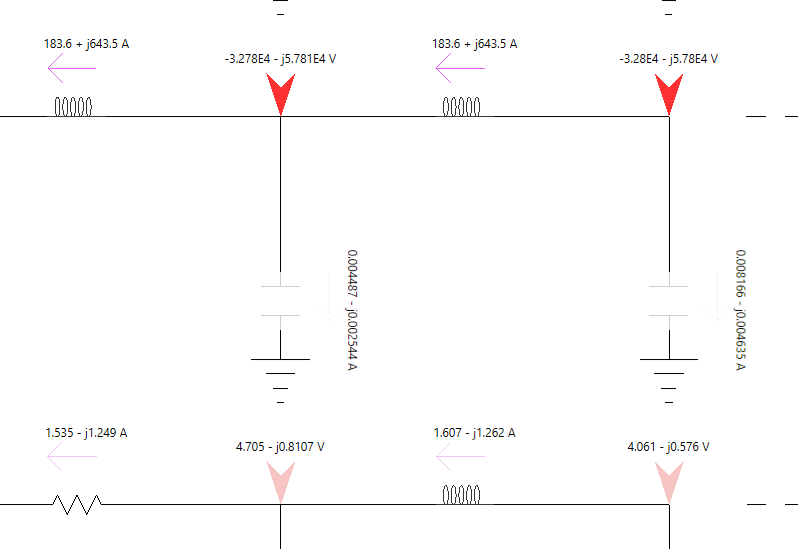

Los resultados de los cálculos para las corrientes de la sección y en derivación, al igual que los potenciales en derivación se muestran directamente en el visor.



Transformadores y otros dispositivos

Las capacidades de GRSPLITS-3D se expandieron para ser compatibles con el reciente desarrollo de los módulos de cálculo SPLITS y FCDIST, lo cual ahora permite múltiples transformadores en un solo archivo y la variación de los parámetros de la línea en un terminal simple, respectivamente.

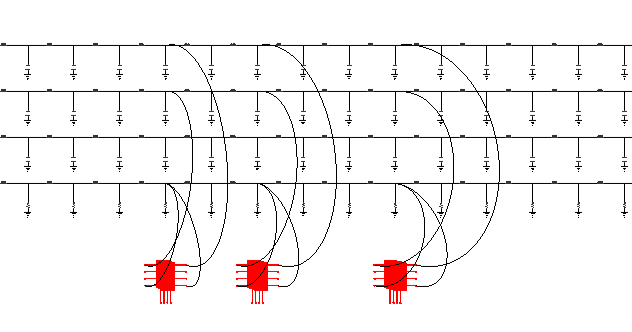

En el caso de un archivo SPLITS con múltiples transformadores, cada transformador ubicado a lo largo de un terminal se visualizará siempre y cuando no se especifiquen en secciones sucesivas, lo cual es de por sí un requerimiento de SPLITS.

Cuando se especifican múltiples transformadores en el sitio central, solamente uno se mostrará en el visor a fin de mantener claridad en el dibujo. El transformador visualizado se puede seleccionar utilizando el transformador visualizado en el menú desplegable del sitio central. El transformador presente en el sitio central se actualizará cada vez que se le efectúe un cambio de dibujo. En el caso en el que haya transformadores idénticos en el sitio central, incluyendo sus buses mapeados y el estado del sistema de puesta a tierra, la lista incluirá una instancia simple de dicho transformador, pero añadirá el número de transformadores idénticos entre paréntesis.
