SESShield-2D


O SESShield-2D é o mais recente pacote a ser adicionado ao conjunto de softwares da SES. É um pacote de análise de risco e proteção 2D totalmente integrado, que substitui e expande a ferramenta SESShield existente, ainda acessível como uma ferramenta herdada.

Uma das principais funcionalidades do SESShield-2D é avaliar os riscos associados às descargas atmosféricas em estruturas e nas instalações conectadas a elas. Ele pode abordar avaliações de risco de estruturas localizadas em múltiplas zonas de risco. Oferece uma avaliação de risco qualitativa e quantitativa da perda em estruturas simples, em conformidade com a norma IEC 62305-2. Além disso, ele inclui as mesmas funcionalidades de blindagem 2D disponíveis no SESShield a fim de projetar esses sistemas para subestações e linhas de transmissão de geometrias 2D simples. Já para modelar sistemas 3D complexos arbitrários e projetar seus sistemas de proteção contra descargas atmosféricas, o pacote ideal é o SESShield-3D.

A principal função do módulo de avaliação de risco é fornecer uma avaliação formal de risco dos diferentes tipos de perda em estruturas vulneráveis. Os riscos incluem danos à própria estrutura, seus componentes e conteúdos e podem se estender aos seus arredores, envolvendo inclusive o ambiente no entorno. Esse tipo de análise contribui com a escolha de medidas apropriadas de proteção para reduzir os riscos associados a raios a um nível tolerável.

Ferramentas inclusas

SESShield

O SESShield está disponível como uma ferramenta herdada, mas suas funcionalidades voltadas a linhas de transmissão e subestações já fazem parte desta versão do SESShield-2D.



Interface intuitiva

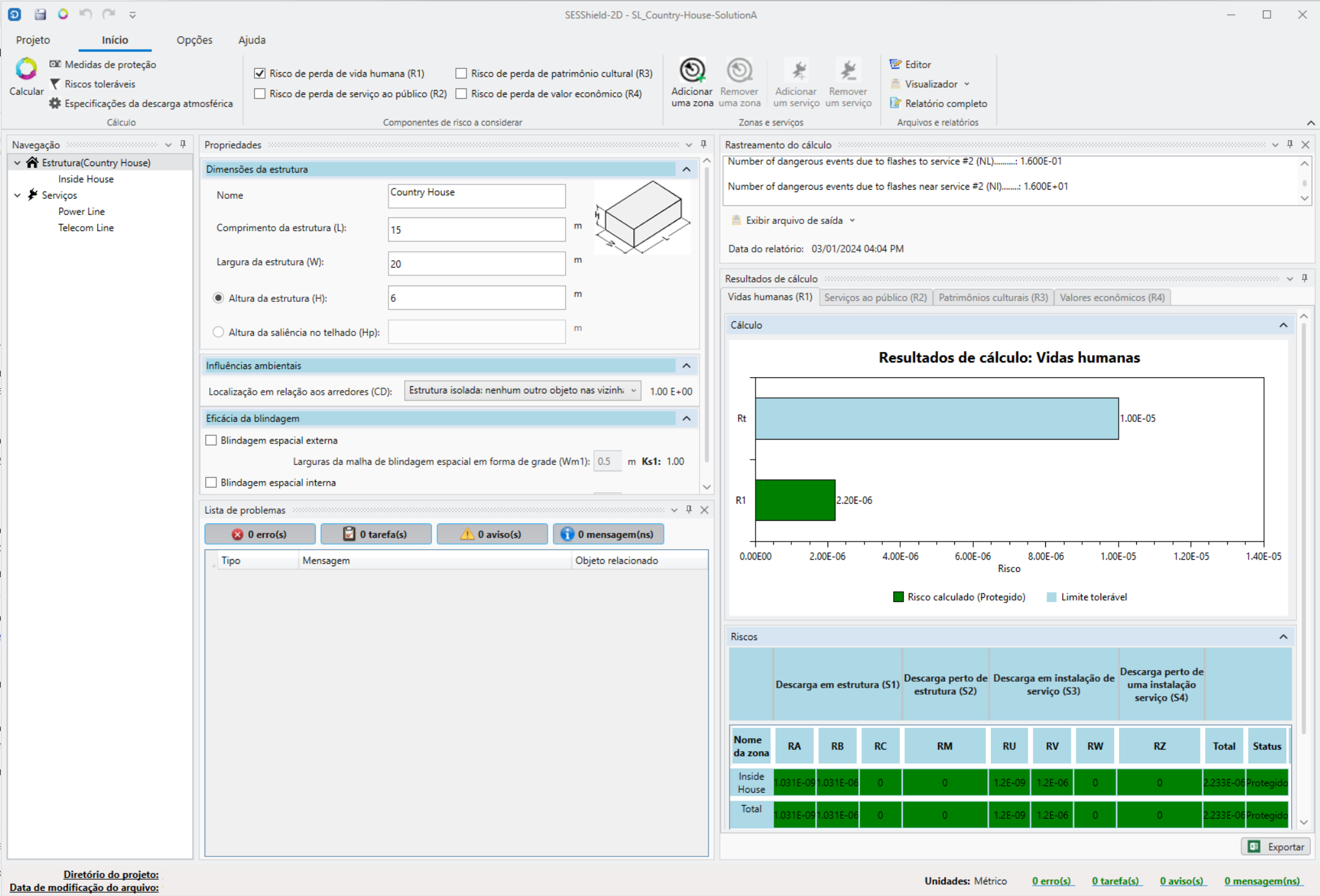

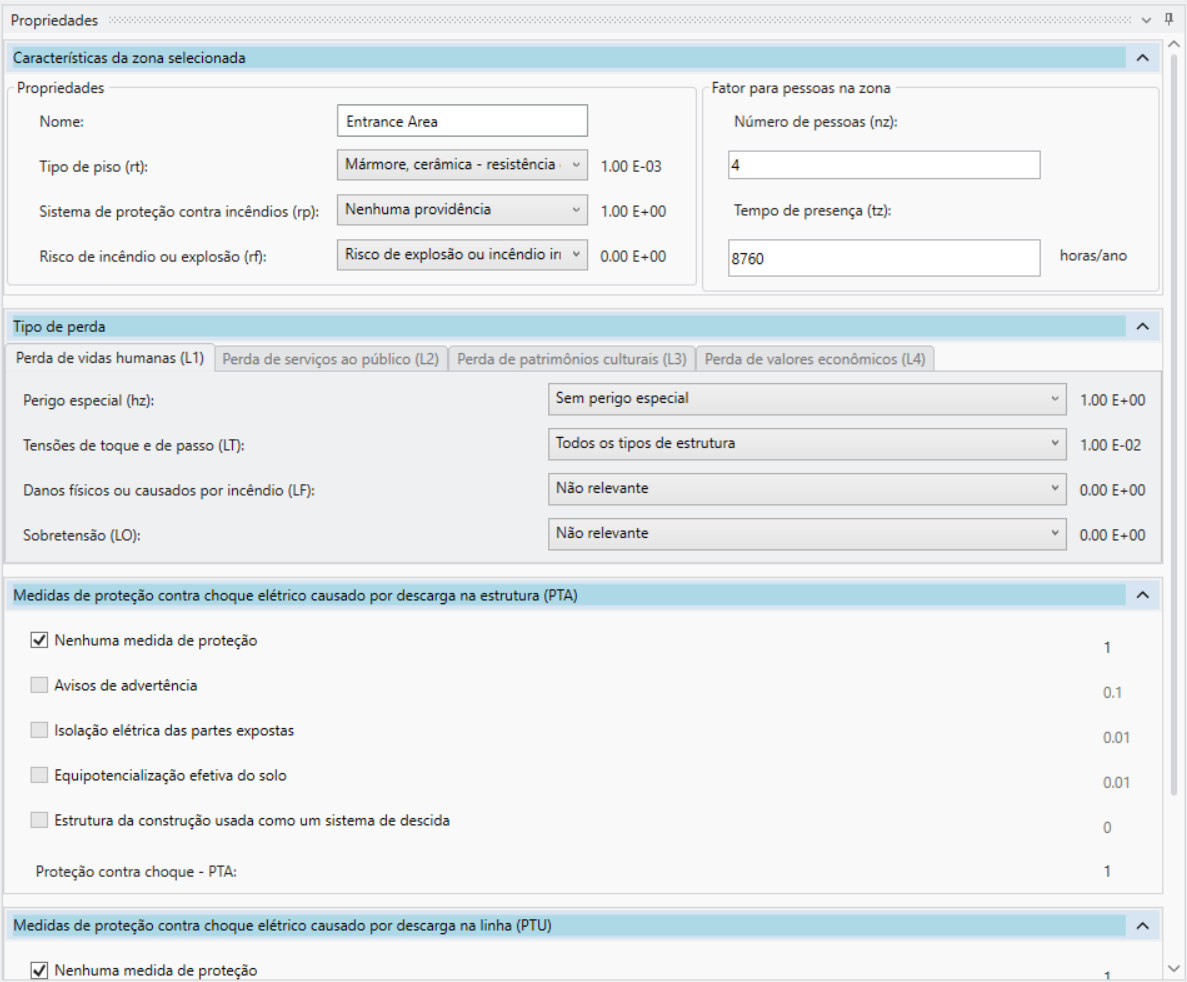

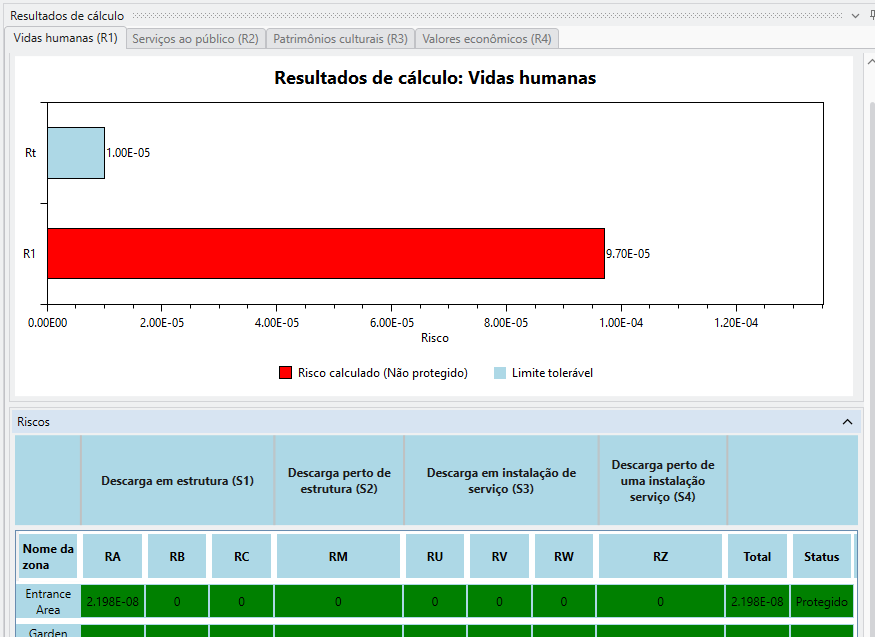

As características de cada estrutura a ser analisada são especificadas na interface do usuário, que também é usada para dividir os projetos em múltiplas zonas e indicar os serviços conectados a elas. Os resultados de cálculo são fornecidos em um painel separado, que mostra gráficos com código de cores para facilitar a identificação do Risco Calculado para um determinado componente, se é tolerável ou não.



Funcionalidades da análise de risco

  • Divisão de estruturas em várias zonas, avaliadas individualmente
  • Consideração de diversos serviços conectados (linhas elétricas e de telecomunicações, por exemplo)
  • Seleção dos componentes de risco
  • O valor da Densidade de Descargas para a Terra (GFD) pode ser definido de acordo com o nível ceráunico regional
  • Identificação rápida dos riscos específicos que requerem atenção

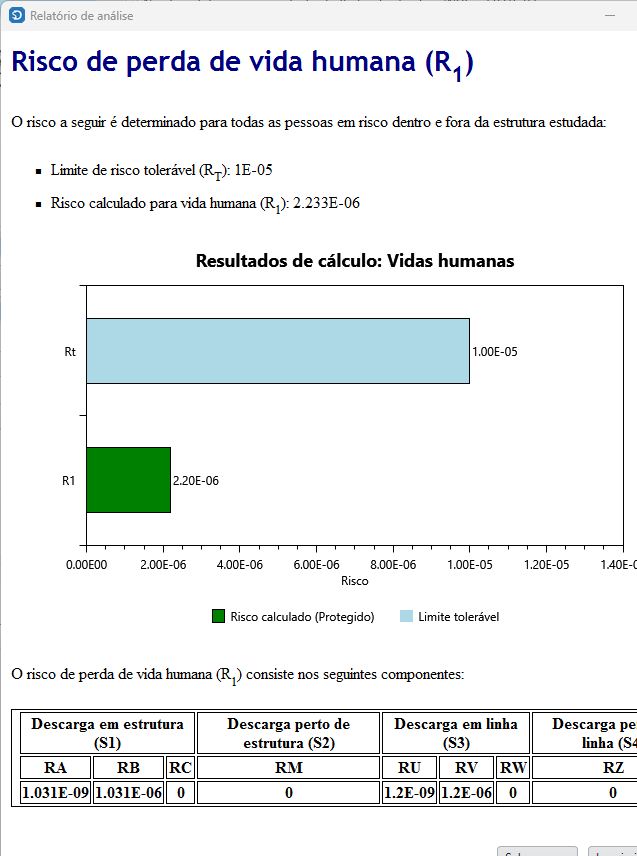

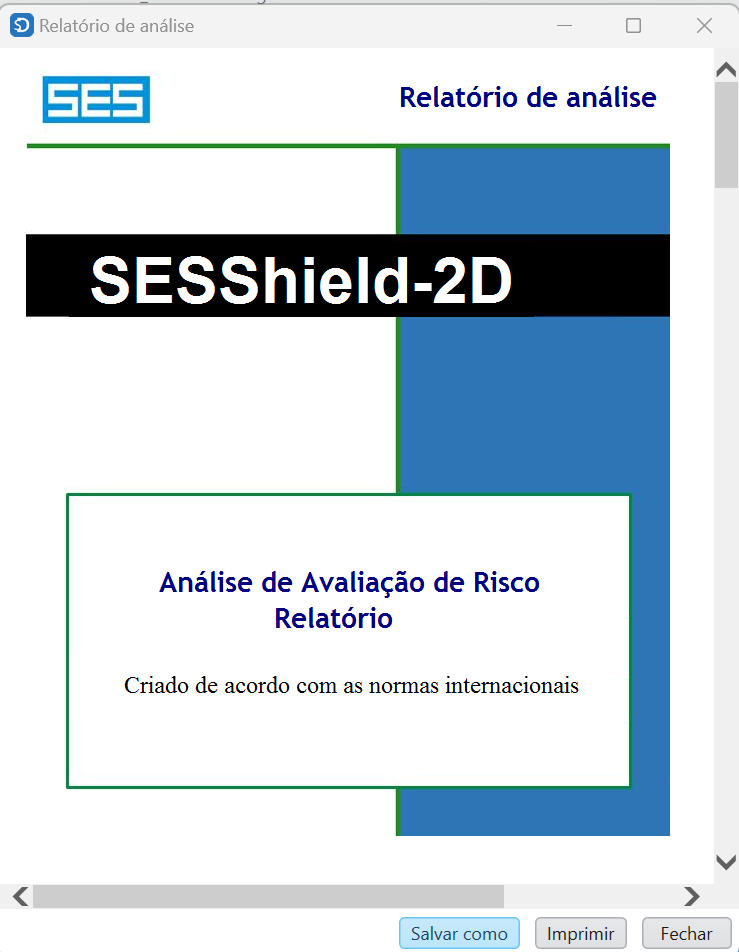

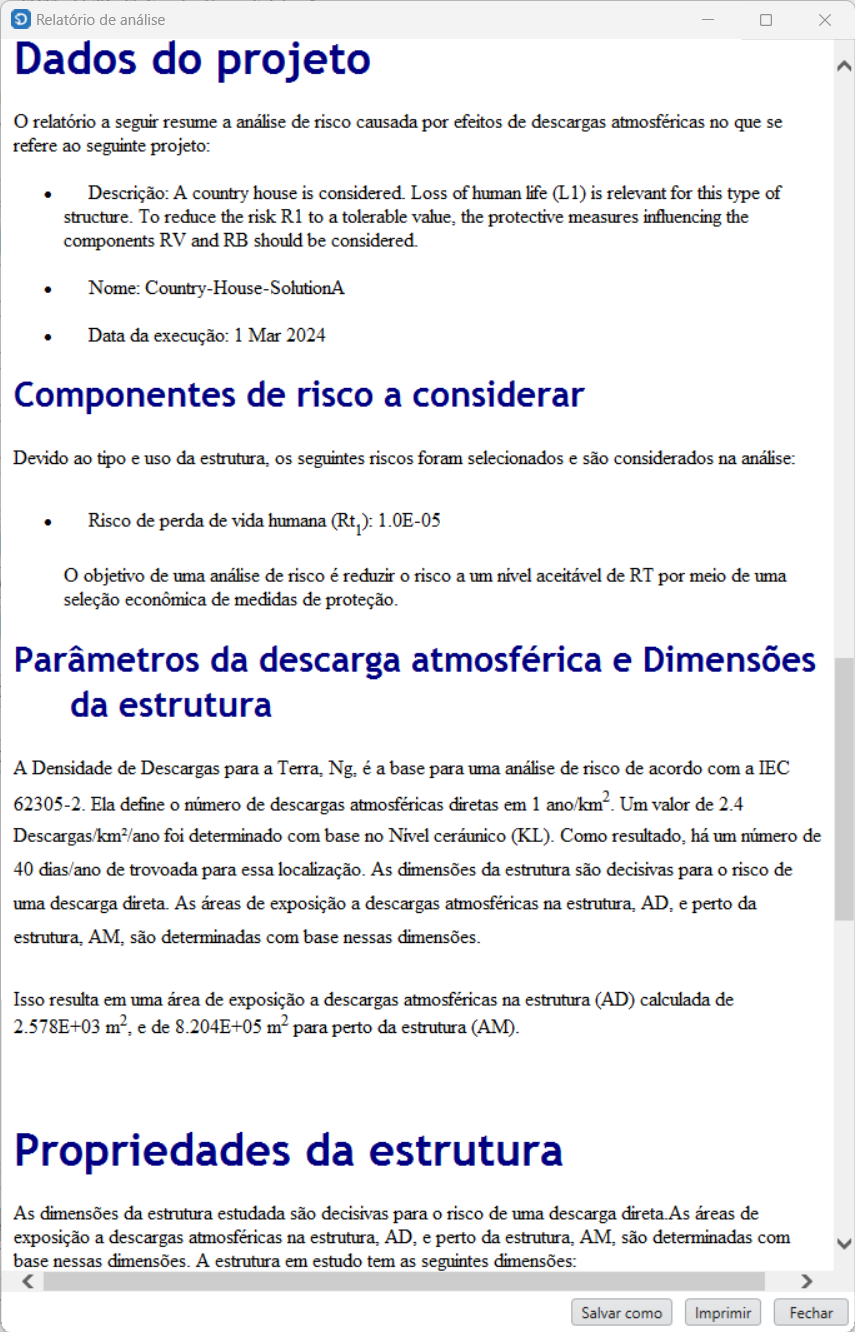

  • Geração de relatórios detalhados



Proteção contra descargas atmosféricas para subestações e linhas de transmissão

O SESShield-2D oferece soluções simplificadas para determinar sistemas de proteção contra descargas atmosféricas otimizados para subestações e linhas de transmissão. As análises de proteção para esses tipos de estrutura são baseadas nas teorias e métodos eletrogeométricos de esferas rolantes, descritos nas normas IEEE 998, IEEE 1243 e IEC 62305. O programa permite otimizar a localização e configuração dos cabos para-raios e das hastes para prevenir a exposição de condutores energizados, barramentos e equipamentos a descargas atmosféricas diretas.

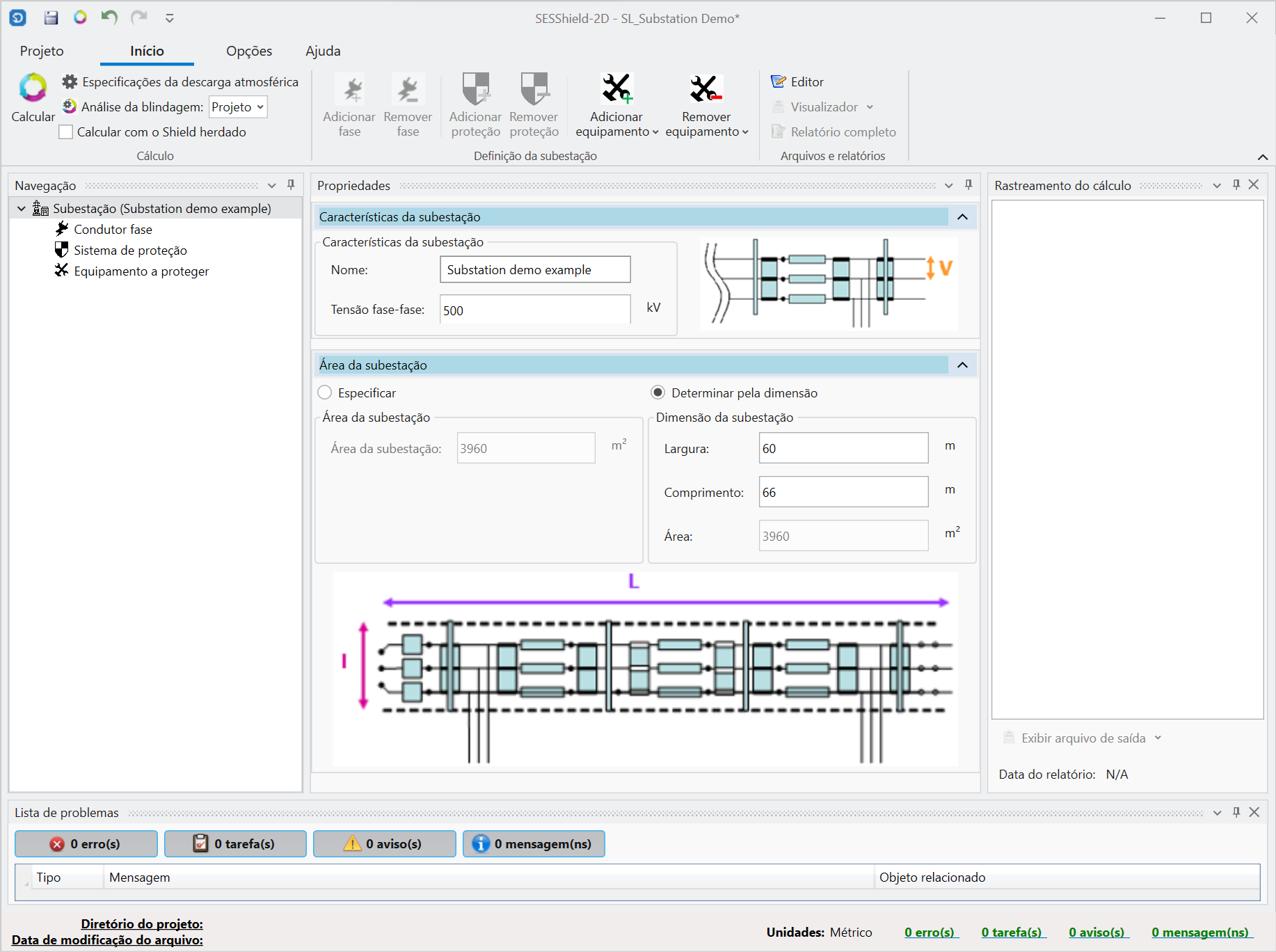

O SESShield-2D é apropriado para blindar subestações compostas por vãos (bays) paralelos, independentemente de tais sistemas incluírem hastes com cabos para-raios ou apenas hastes.

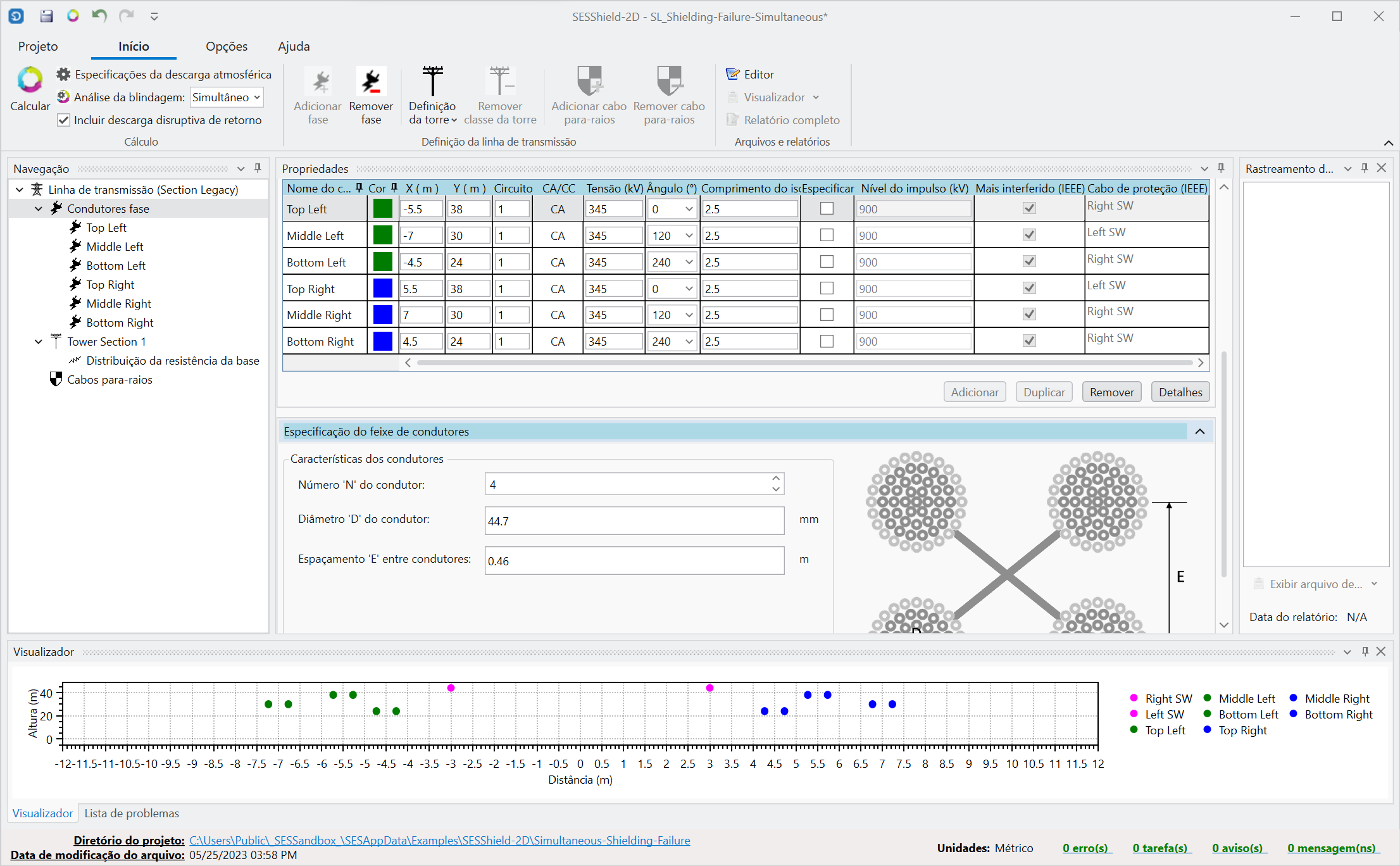

Ele também explora dois mecanismos de falha na proteção contra raios associados a linhas de transmissão:

  • Descarga disruptiva (Back Flashover) : Calcula a probabilidade de uma descarga disruptiva ocorrer através dos isoladores da linha devido à queda de um raio em estruturas da linha de transmissão ou no cabo para-raios conectado a elas.
  • Desligamentos por falha de blindagem (Shielding Failure Flashover) : Calcula também a corrente de descarga crítica (Ic) para qualquer configuração de linha de transmissão, as dimensões desprotegidas dos condutores de fase com maior exposição a uma descarga atmosférica, a localização e os ângulos de blindagem dos cabos para-raios para a proteção ideal de cada fase exposta e, por fim, a taxa de desligamentos por falha de blindagem (Shielding Failure Flashover Rate – SFFOR) da linha de transmissão.



Proteção contra descargas atmosféricas para ambientes 3D complexos

O SESShield-2D é a ferramenta ideal para realizar avaliações de risco conforme os procedimentos descritos na norma IEC 62305-2 e a proteção simples 2D contra descargas atmosféricas de linhas de transmissão e subestações. Entretanto, ele não pode ser usado em estudos de proteção contra descargas atmosféricas para ambientes 3D complexos. Use o pacote SESShield-3D para modelar sistemas 3D complexos arbitrários, para projetar seus sistemas de proteção usando métodos aceitos pelo setor e para fazer análises de falha de blindagem.


SESShield Pro

O SESShield Pro é um pacote que inclui ambos SESShield-2D e SESShield-3D, tornando-se, portanto, a solução ideal para avaliações de risco e para a análise e a criação de sistemas de proteção contra descargas atmosféricas.
