SESShield-2D

Licences autonomes Télécharger Tous les logiciels

SESShield-2D est le programme le plus récent de la suite de logiciels de SES. Il s'agit d'un logiciel entièrement intégré d'analyse des risques et de la protection qui remplace l'outil SEShield et amplifie ses capacités tout en le conservant comme outil hérité.

Une des capacités principales de SESShield-2D est celle d'évaluer les risques associées au foudroiement de structures et des services qui y entrent. Il permet d'effectuer des évaluations de risques pour des structures situées dans plusieurs zones de risque et d'évaluer qualitativement et quantitativement les risques de pertes pour des structures conformément à la norme 62305-2 de la CEI. De plus, on y retrouve les mêmes fonctionnalités que dans SESShield pour la conception de systèmes de protection pour des postes électriques et des lignes de transport en 2D. Pour modéliser des systèmes complexes arbitraires en 3D et concevoir leurs systèmes de protection contre la foudre, le programme idéal est SESShield-3D.

L'objectif principal du module d'évaluation des risques est d'évaluer de façon formelle les risques que présentent des pertes de différents types subies par des structures vulnérables. Parmi ces risques, on retrouve les dommages subis par la structure elle-même, ses composants et son contenu ; il peut également s'agir des dommages subis par les environs de la structure et même par l'environnement local. Une analyse de ce type contribue à la sélection de mesures de protection appropriées pour réduire les risques associés à la foudre à des niveaux tolérables.

Outils logiciels inclus

SESShield

SESShield est toujours disponible en tant qu'outil hérité, mais ses fonctionnalités pour les lignes de transport et les postes électriques font déjà partie de cette version de SESShield-2D.

Interface utilisateur intuitive

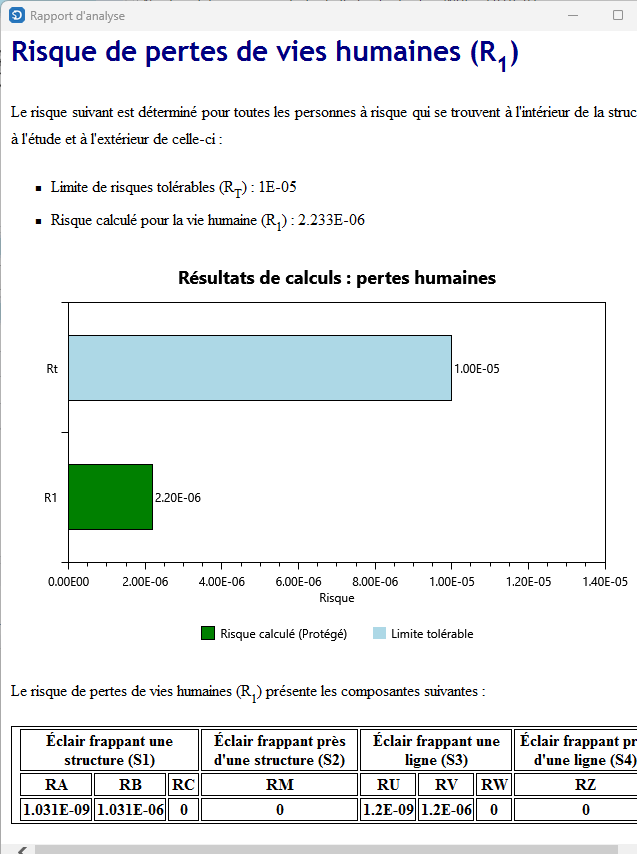

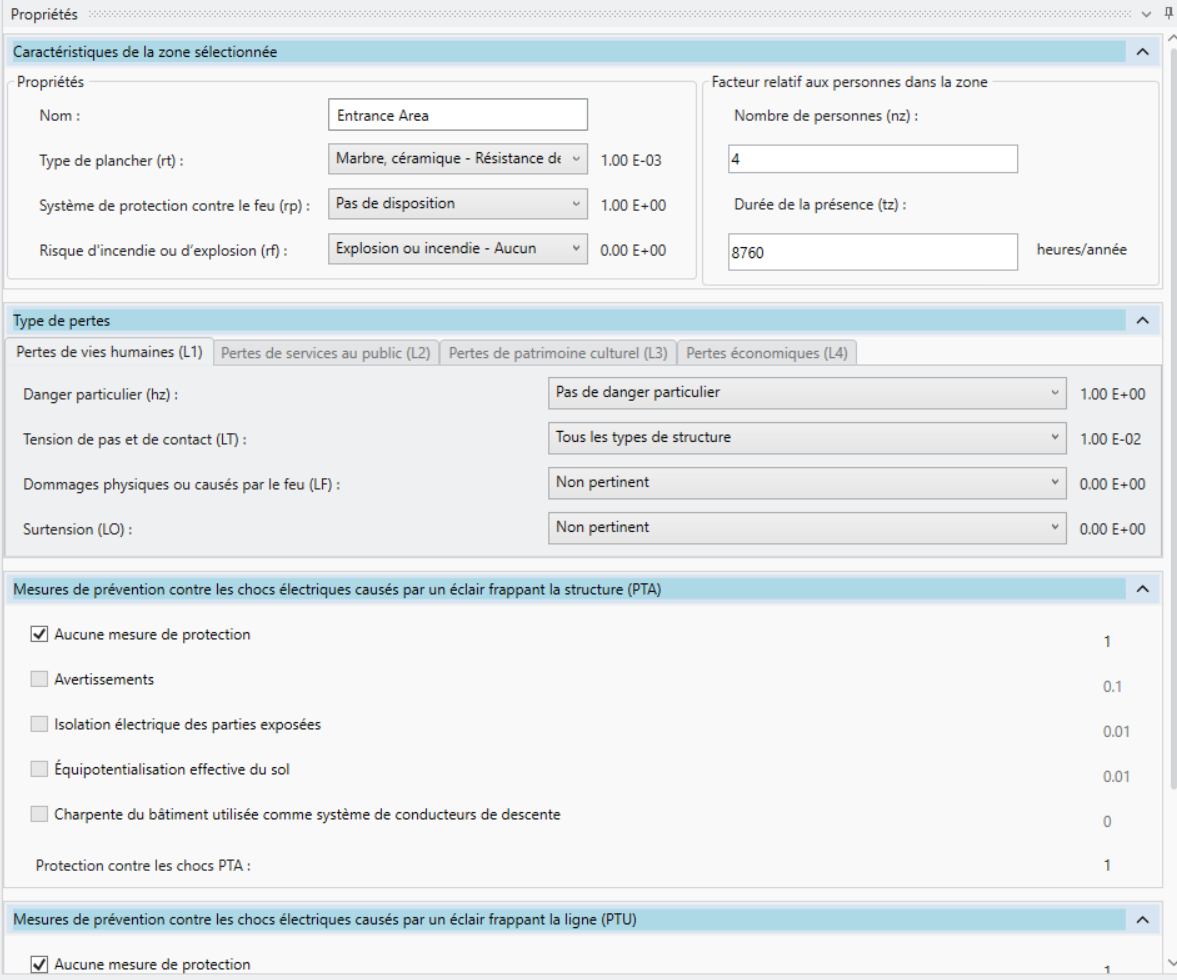

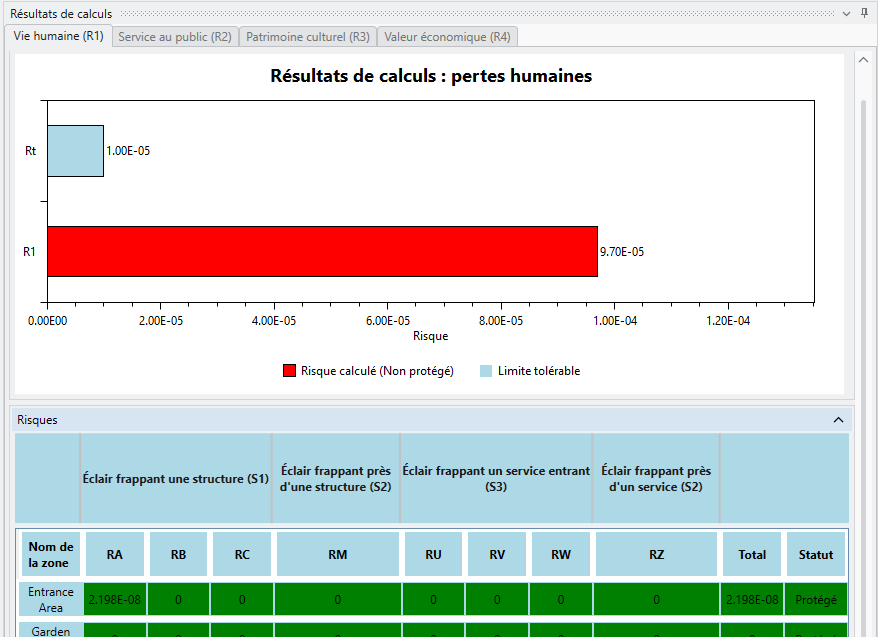

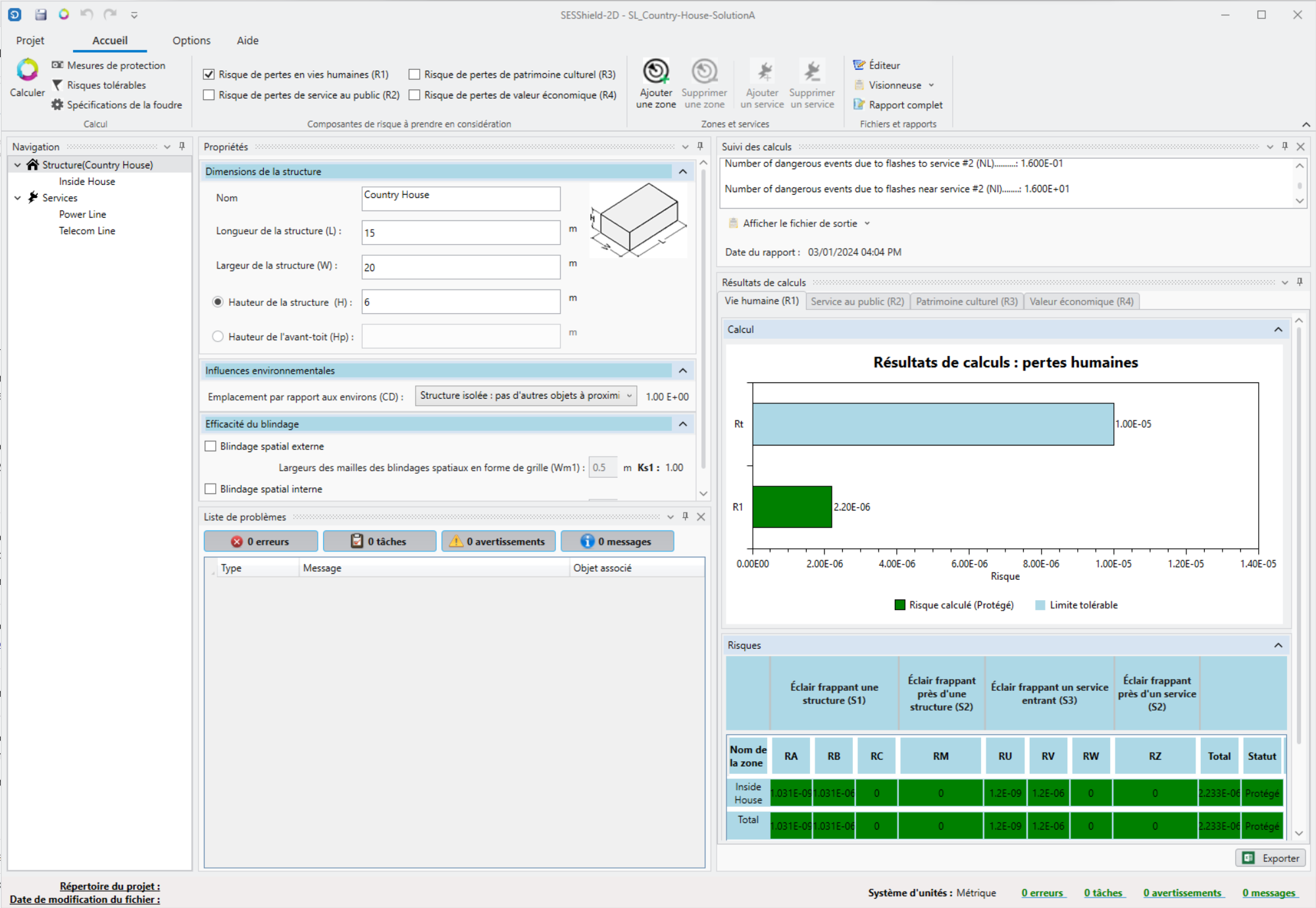

Les caractéristiques de chaque structure à analyser sont définies dans l'interface utilisateur, qui est également utilisée pour diviser les projets en plusieurs zones et pour indiquer les services connectés à chaque zone. Les résultats de calculs sont présentés dans un volet distinct, où des graphiques à code de couleurs permettent de déterminer sans difficulté si le risque calculé pour une composante donnée est tolérable.

Fonctionnalités d'analyse de risques

Division de structures en plusieurs zones évaluées individuellement
Prise en considération de plusieurs services connectés (p. ex. lignes électriques et de télécommunication)
Sélection de composantes de risque
La valeur de la densité éclair-sol (DES) est ajustable en fonction du niveau kéraunique régional
Identification rapide de risques qui exigent une certaine attention

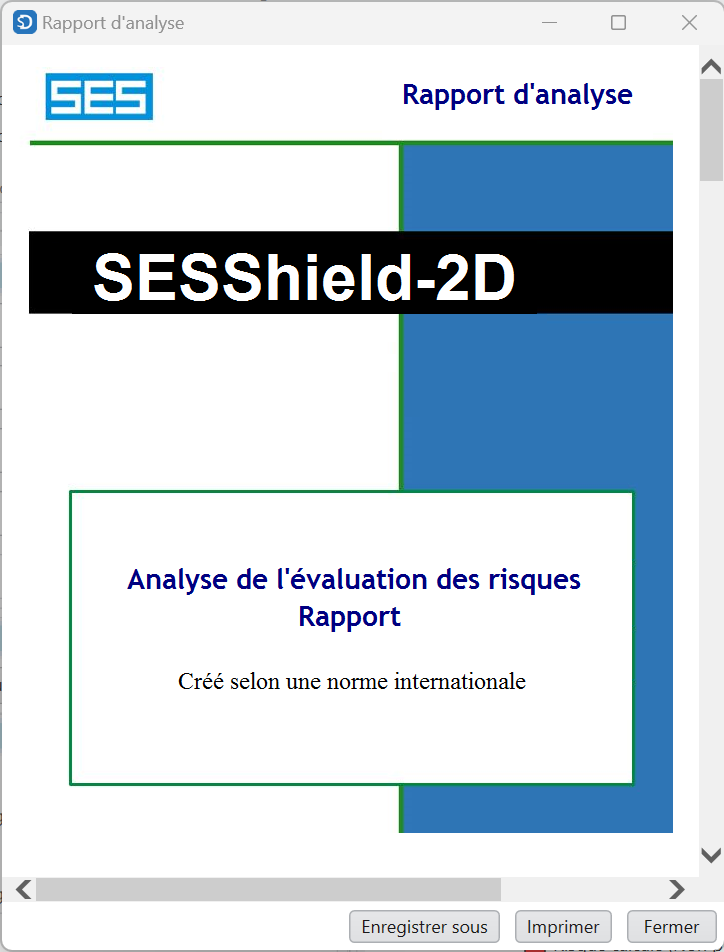

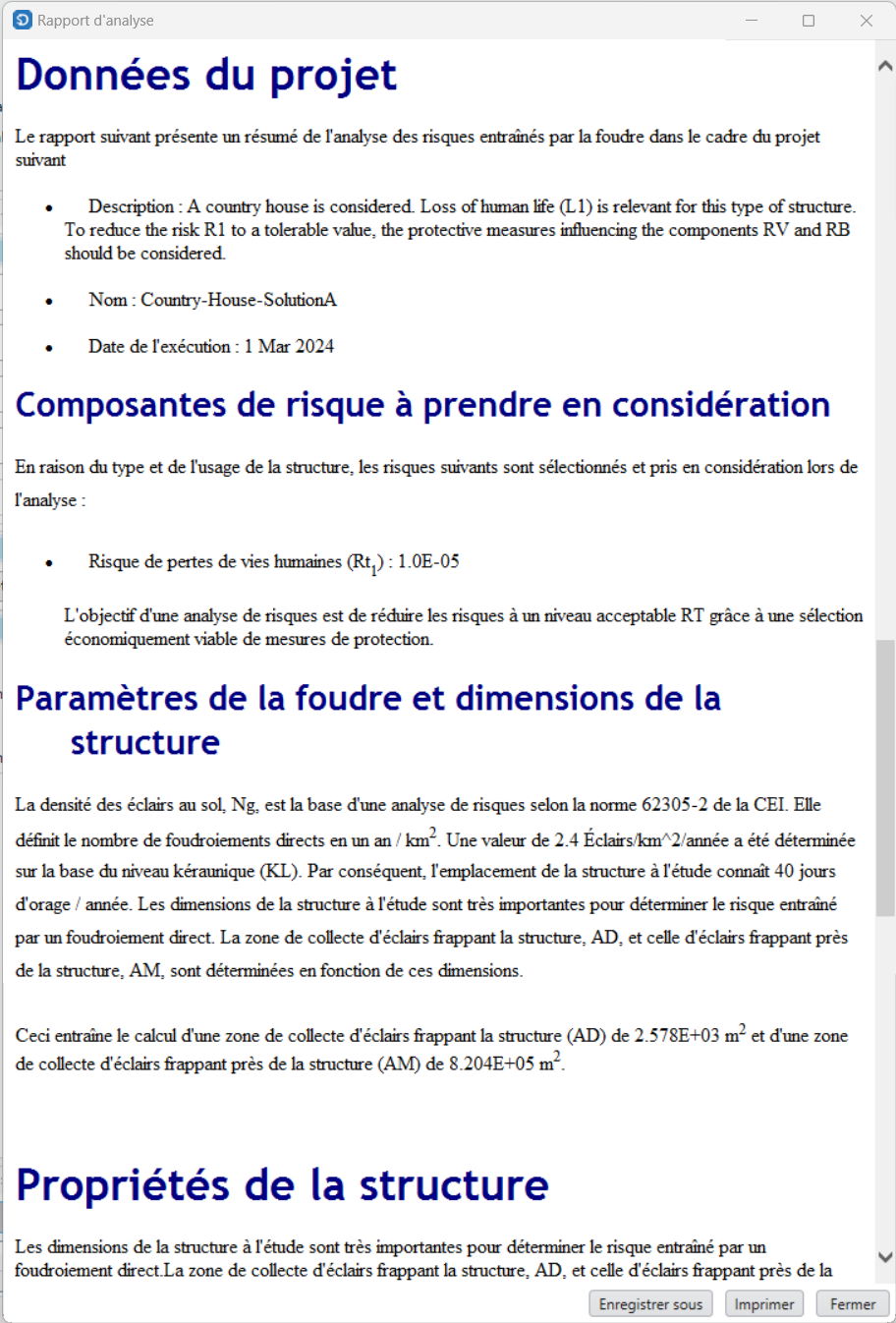

Génération de rapports détaillés

Protection de postes électriques et de lignes de transport contre la foudre

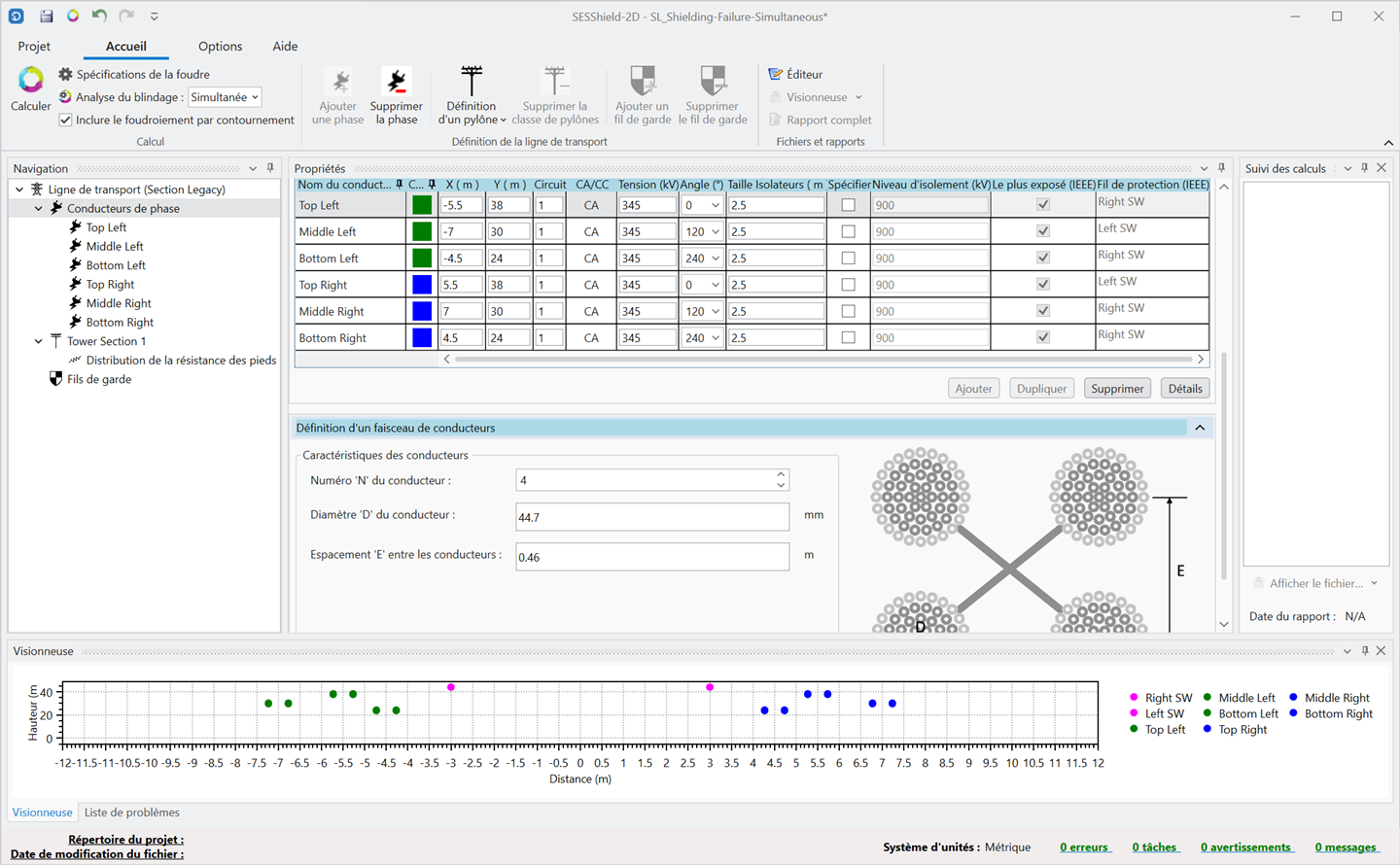

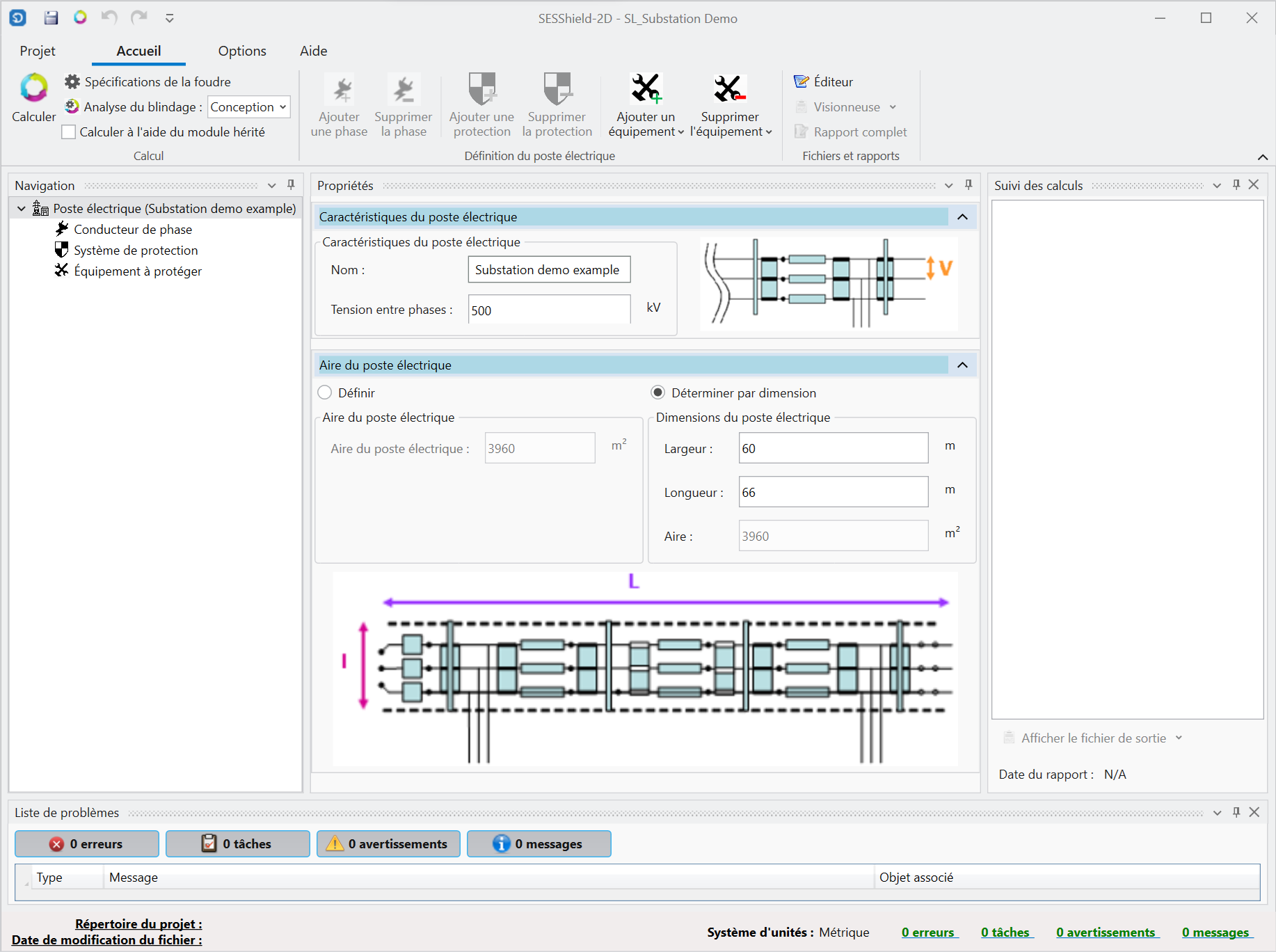

SESShield-2D offre des solutions simplifiées pour créer des systèmes optimaux de protection contre la foudre pour des postes électriques et des lignes de transport. Les analyses de protection des postes électriques et des lignes de transport se basent sur le concept et la méthode électrogéométriques de la sphère fictive, qui sont présentés dans les normes 998 et 1243 de l'IEEE et 62305 de la CEI, ce qui permet à l'utilisateur d'optimiser les emplacements et la configuration des fils de garde et des poteaux de protection afin d'éviter que les conducteurs alimentés, les barres omnibus et les équipements ne soient exposés à des foudroiements directs.

SESShield-2D est particulièrement adapté à la protection de postes électriques composés de cellules parallèles, peu importe que ces systèmes comprennent des poteaux de protection avec des fils de garde ou des poteaux seulement.

Il explore également deux mécanismes de défaillance de systèmes de protection contre la foudre qui sont associés aux lignes de transport:

Amorçage en retour : il calcule la probabilité qu'un contournement se produise le long des isolateurs de lignes en raison du foudroiement de structures de lignes de transport ou des fils de garde auxquels ces structures sont connectées.
Contournement de défaillance de protection : il calcule également le courant de décharge critique (Ic) dans toutes les configurations de ligne de transport, les aires non protégées des conducteurs de phase les plus exposés à un foudroiement, les emplacements et les angles de protection des fils de garde pour la protection optimale de chaque phase exposée et, en fin de compte, le taux de contournement de défaillance de protection de la ligne de transport.

Protection contre la foudre dans des environnements 3D complexes

SESShield-2D est l'outil logiciel idéal pour effectuer une évaluation de risques conforme aux procédures détaillées dans la norme 62305-2 de la CEI et pour créer des systèmes de protection contre la foudre pour des lignes de transport et des postes électriques en 2D. Cependant, il n'est pas adapté aux études sur la protection contre la foudre dans un environnement 3D complexe. Utilisez SESShield-3D pour modéliser des systèmes complexes arbitraires en 3D, concevoir leurs systèmes de protection contre la foudre à l'aide de méthodes acceptées par l'industrie et effectuer des analyses de défaillance pour ces systèmes.

SESShield Pro

SESShield Pro est un progiciel qui comprend SESShield-2D et SESShield-3D, ce qui en fait l'outil idéal pour évaluer les risques et pour analyser et concevoir des systèmes de protection contre la foudre.
