SESAmpacityBM
Enfin, un outil qui permet de calculer avec précision l'augmentation de la température des conducteurs Copperweld en fonction des caractéristiques du courant de défaut!
Avoir un outil plus précis est important pour l'ingénieur de conception du système de mise à la terre, qui jusqu'à présent se retrouvait avec la phrase perplexe suivante dans la section 11.3.1 de la norme 80-2013 de l'IEEE :
Des tests indépendants montrent que les courants de fusion réels à court terme pour un conducteur en acier cuivré et une tige de terre en acier cuivré peuvent être différents de ceux calculés par l'équation (37) en raison du phénomène de capacité thermique variable de l'acier, expliqué dans la note (d) du tableau 1.
SESAmpacityBM résout ce problème numériquement, sur la base d'essais en laboratoire et de données publiées sur les matériaux, ce qui permet à l'ingénieur concepteur de tirer le meilleur parti de Copperweld, qui est en train de devenir le matériau de choix pour les grilles de mise à la terre, en raison de la protection contre le vol et de la résistance mécanique qu'il offre, en plus de performances thermiques et de mise à la terre égales ou supérieures (le Copperweld actuel est également beaucoup plus flexible et donc plus facile à installer que la plupart des gens ne le pensent).
Points forts techniques
Le calcul de la capacité de transport de courant d'un conducteur bimétallique peut s'avérer difficile, en particulier lorsque l'âme en acier, contrairement au cuivre, présente des caractéristiques thermiques hautement non linéaires, conserve de grandes quantités de chaleur, mais est lente à transférer cette chaleur dans l'ensemble du conducteur. En effet, le calcul des performances de Copperweld nécessite la résolution d'un problème de transfert de chaleur non linéaire, le cuivre se réchauffant rapidement et l'âme en acier le refroidissant efficacement... mais pas instantanément. À tout moment, il peut y avoir un gradient thermique important entre la gaine de cuivre et l'âme en acier.

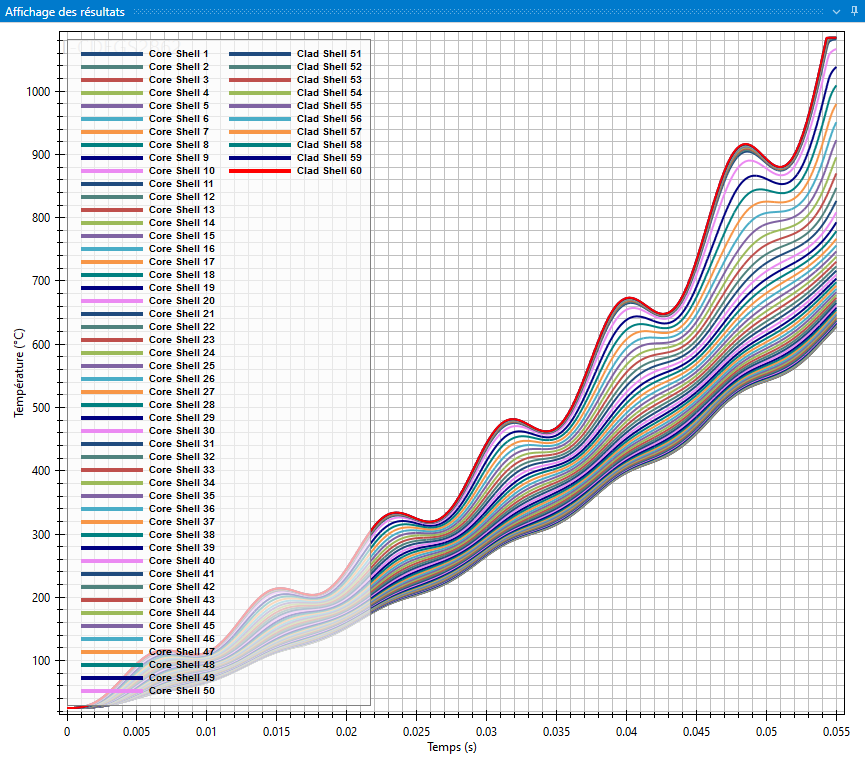

SESAmpacityBM calcule non seulement la température finale d'un conducteur Copperweld porteur de courant, mais il fournit également un graphique montrant la distribution de la température à travers le conducteur en fonction du temps.
SESAmpacityBM offre les calculs suivants :

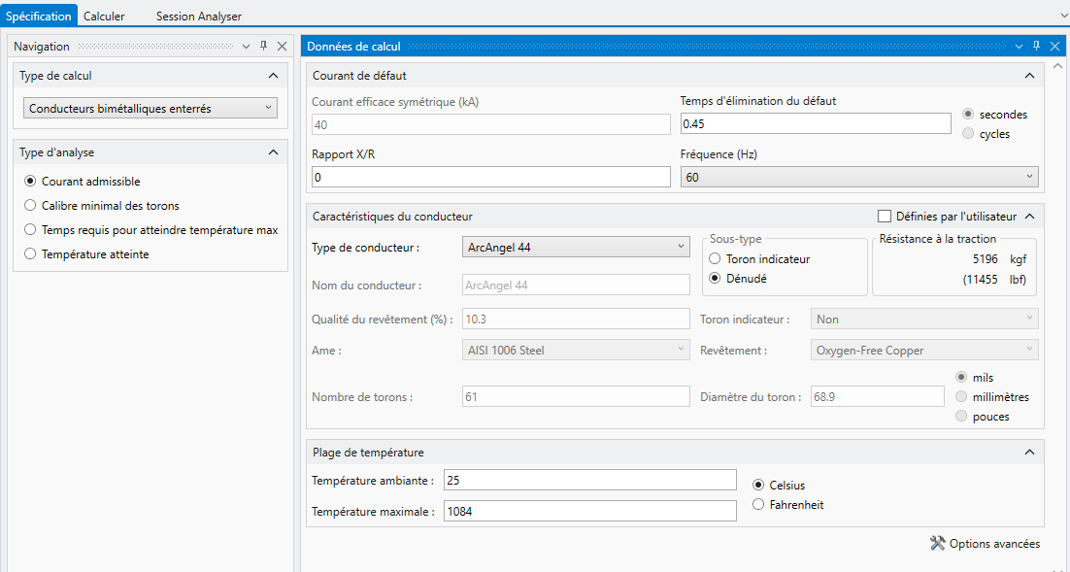

Vous pouvez spécifier les propriétés détaillées du conducteur en acier recouvert de cuivre, si vous le souhaitez, ou simplement sélectionner un nom commercial dans un menu déroulant.
Vous pouvez également spécifier le rapport X/R du système, la fréquence de fonctionnement du système d'alimentation, la température ambiante et la température maximale.

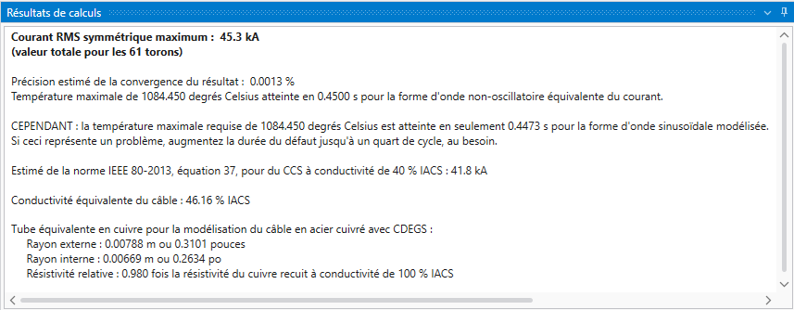

Les résultats numériques sont fournis dans un résumé concis, qui comprend des détails sur la façon de modéliser le conducteur dans MALT, MALZ ou HIFREQ :
Essayez-le, vous l'aimerez !
