RESAP | Analyse de la résistivité du sol


Le module de calcul RESAP (analyse de la résistivité du sol) permet de définir des modèles équivalents de structures terrestres à partir des données mesurées de résistivité du sol.

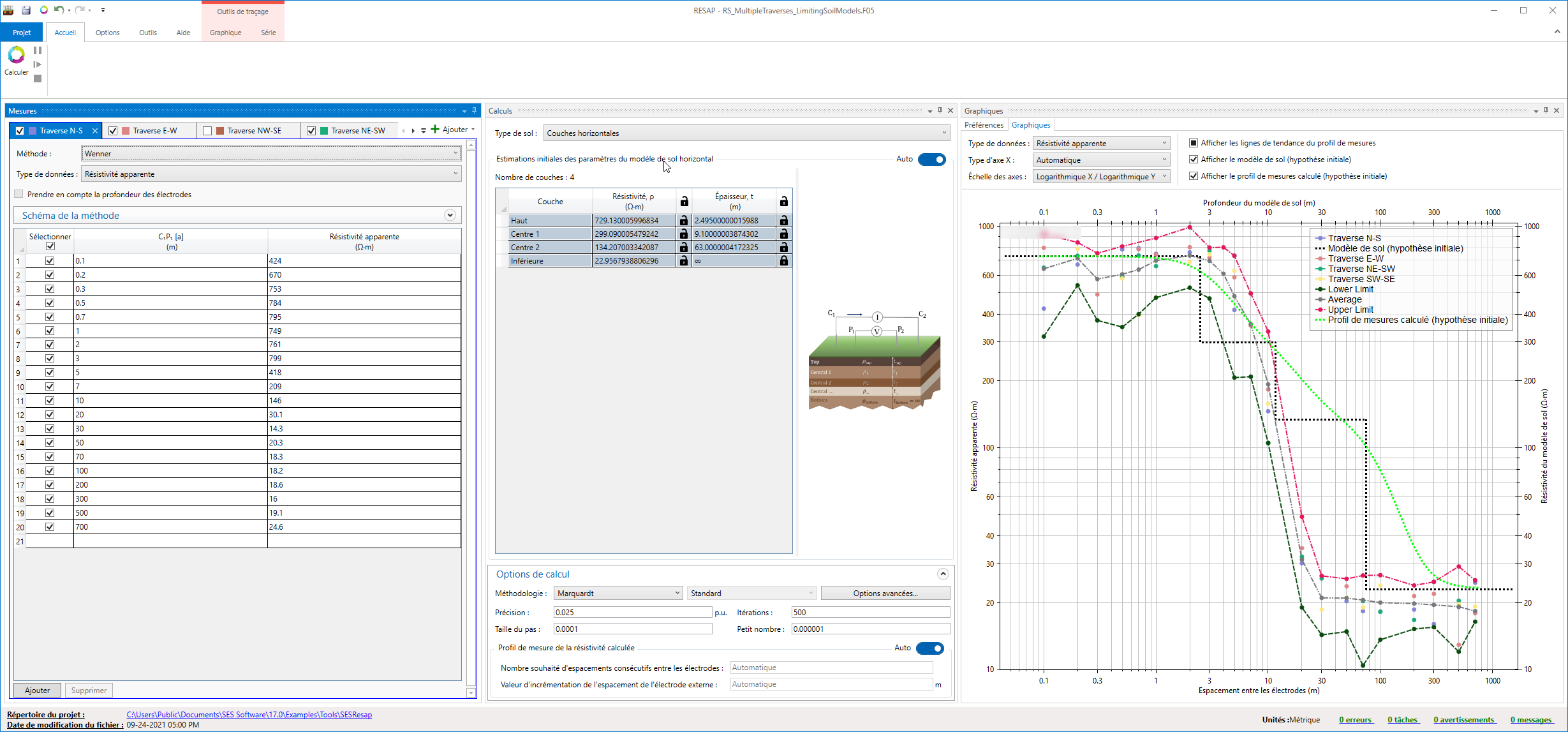

Fenêtre principale de RESAP



Description technique

Des structures de sol correctement interprétées sont essentielles pour analyser des systèmes de mise à la terre, des scénarios de protection cathodique et des problèmes d'induction électromagnétique et pour calculer des paramètres de ligne de transport.

RESAP compare des données obtenues sur le terrain à des résistivités apparentes produites par différents modèles de sol et détermine automatiquement une structure de sol qui génère une réponse à la surface électrique ayant une correspondance étroite.

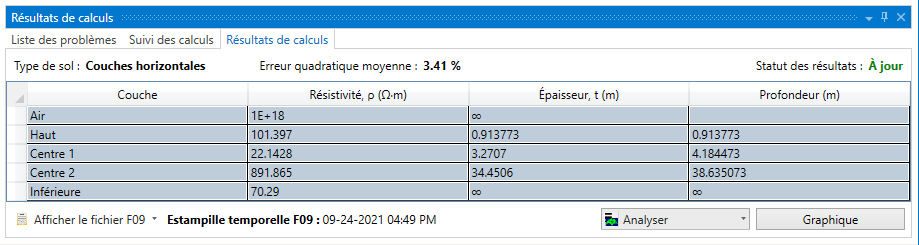

Structure de sol obtenue avec une analyse de RESAP

De plus, vous pouvez utiliser RESAP pour créer une approximation de la véritable structure terrestre à l'aide d'un modèle simplifié qui se base sur un nombre réduit de couches défini par l'utilisateur. Vous pouvez également l'utiliser pour générer des modèles de sol limitatifs, p. ex. pour faire en sorte que les exigences de sécurité soient respectées par une marge conservatrice en dépit du fait que le modèle de structure de sol présente des variations locales (plusieurs modèles de sol dans la zone d'intérêt géographique).



Faits saillants

Avec RESAP, vous pouvez développer quatre types principaux de modèle de sol :

  • Sols homogènes
  • Sols à couches horizontales (vous pouvez définir un nombre quelconque de couches)
  • Sols à couches verticales orientés arbitrairement par rapport au réseau d'électrodes utilisé pour prendre les mesures (actuellement limités à deux couches)
  • Sols à variation exponentielle, utiles pour calculer des paramètres de lignes de transport ou pour représenter des sols gelés


Fonctionnalités techniques

  • Entrez les données de résistivité du sol de plusieurs profils de mesures, obtenues à l'aide de la méthode de Wenner, de Schlumberger, dipôle-dipôle ou unipolaire, ou définissez votre propre arrangement arbitraire (méthode générale). Faites continuellement varier le rapport entre l'espacement de sondes de courant et celui de sondes de potentiel (p. ex. un profil de mesures peut commencer en tant que configuration de Wenner et se terminer en tant que configuration de Schlumberger).
  • Créez un graphique avec les données en choisissant un axe X plus pertinent au niveau physique selon la profondeur de sondage moyenne de la configuration en réseau.
  • Les données peuvent être présentées en fonction du système d'unités de votre choix (métrique ou impérial) et concorder avec vos instruments (c.-à-d. résistance apparente ou résistivité apparente).
  • Si vous le souhaitez, vous pouvez définir la profondeur des sondes de courant et de potentiel pour obtenir une meilleure précision (ce qui est avantageux surtout pour des espacements entre électrodes plus courts).

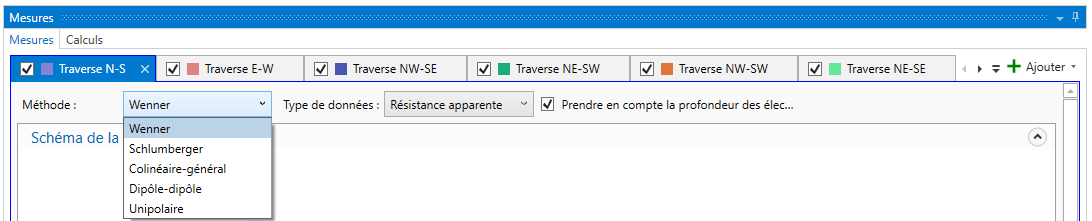

    Les dispositions d'électrodes prises en charge par l'application. Les profondeurs de sondes peuvent également être prises en compte.

  • Créez avec facilité des modèles de sol limitatifs en combinant les données de plusieurs profils de mesures (supérieure, inférieure, moyenne ou toute sélection arbitraire de données). Possibilité de créer des modèles de sol limitatifs (limite supérieure et limite inférieure) en fonction d'enveloppes des données et de l'écart-type des données à chaque espacement. De cette façon, vous pourrez couvrir tous les scénarios possibles et assurer la prudence de l'analyse de mise à la terre subséquente.

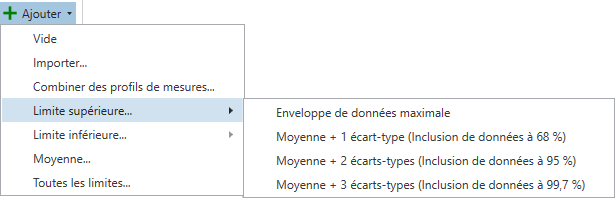

    Vous pouvez créer des scénarios d'analyse supplémentaires en combinant des données provenant de différents profils de mesures.

  • Identifiez d'autres structures de sol équivalentes en guidant le processus de convergence avec des estimations initiales diverses et basez prudemment votre conception de système de mise à la terre sur une structure de sol qui correspond à un des pires cas, qui tient compte des variations saisonnières.

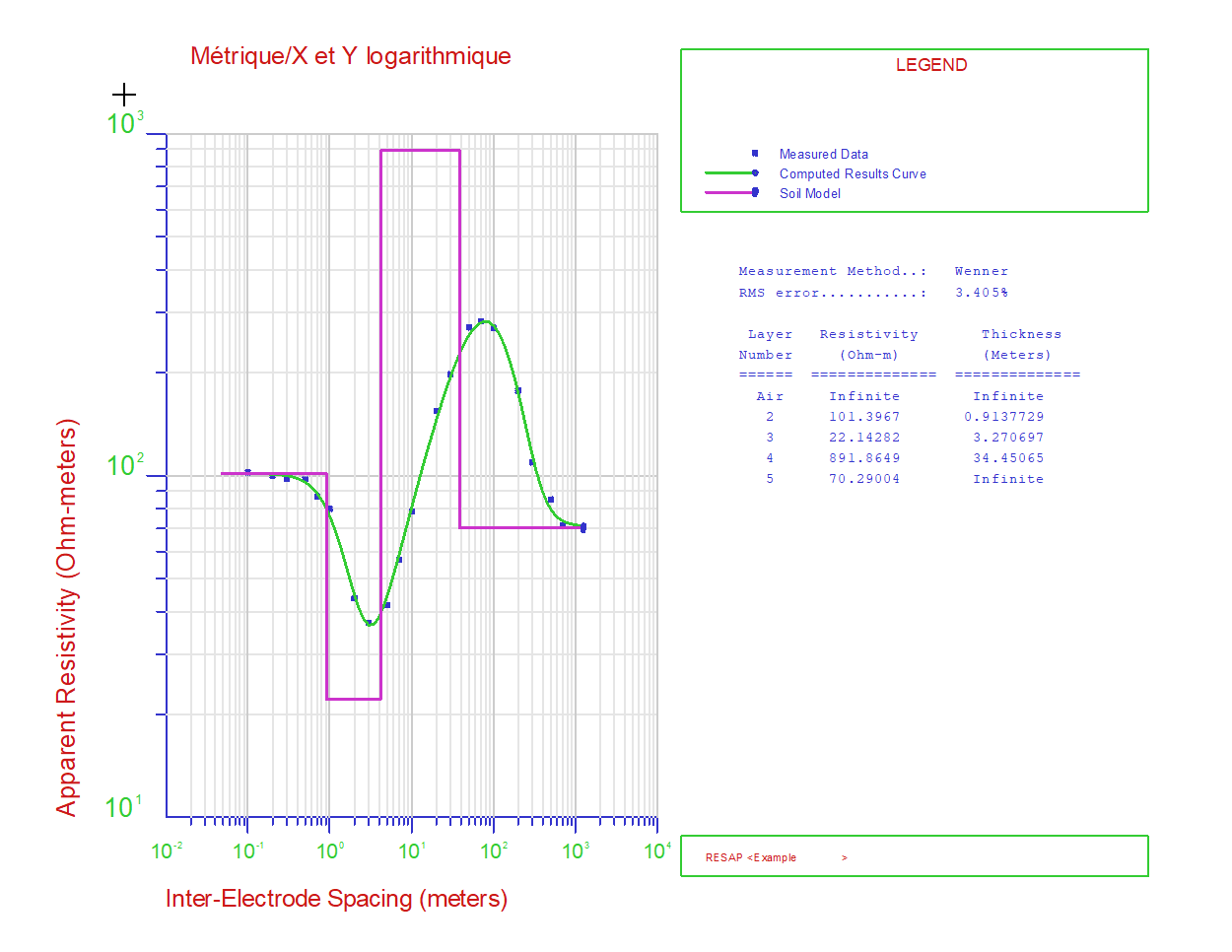

  • Utilisez les outils de visualisation pour créer un graphique du modèle de sol initial qui contient la courbe de la résistivité apparente calculée et celle des données mesurées afin d'obtenir une estimation initiale entièrement définie du modèle de sol.
  • Utilisez l'interactivité du graphique pour optimiser les estimations initiales et obtenir des ajustements de haute qualité plus rapidement.
  • Utilisez la fonctionnalité de verrouillage pour demander au programme de calculer un modèle de sol qui incorpore, en tout ou en partie, les caractéristiques de couches horizontales que vous avez définies.

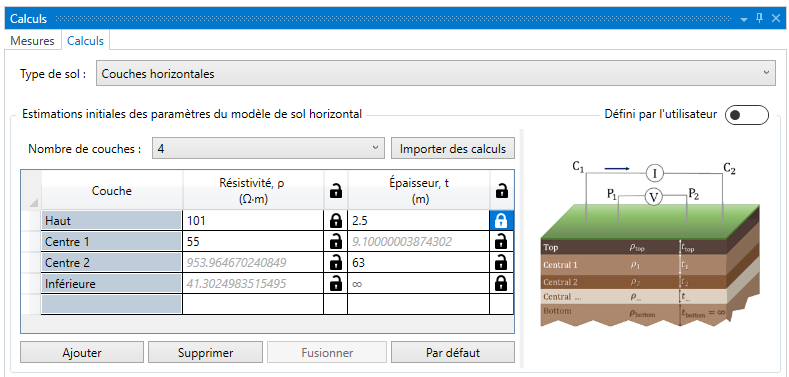

    Définition de valeurs de départ et limitées pour le processus d'optimisation de paramètres.

  • Faites votre choix entre trois puissants algorithmes d'optimisation des moindres carrés (plus profonde descente, Levenberg-Marquardt ou recuit simulé).
  • Contrôlez le processus en personnalisant les paramètres itératifs et les conditions d'arrêt.
  • Le filtre numérique à haute précision fait en sorte que les résistivités de sol apparentes soient calculées rapidement et avec efficacité.
