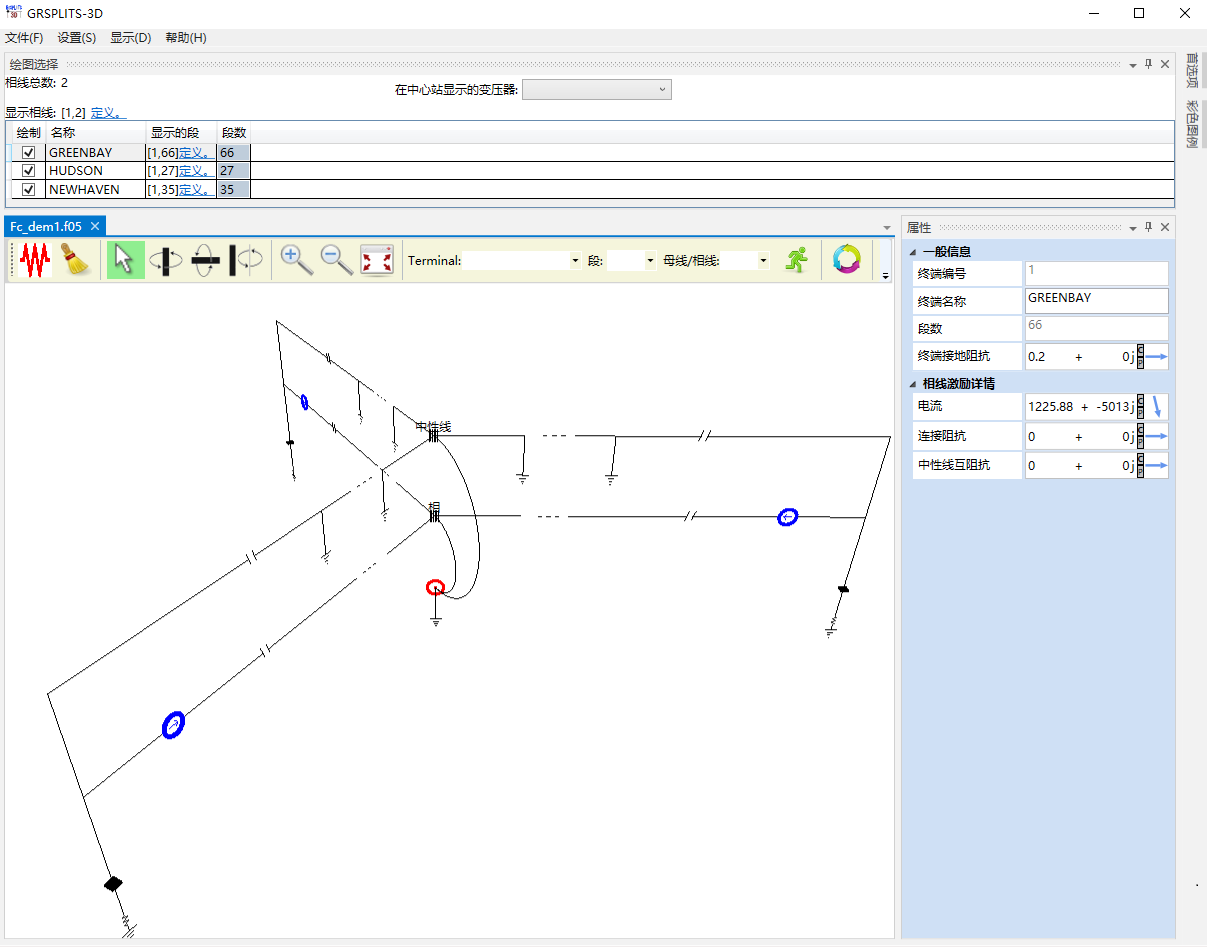

GrSPLITS-3D是一个专用于交互式可视化SPLITS或者FCDIST计算模块中所定义的3D电路模型的图形输入/输出处理器。GrSPLITS-3D具有与GRSplits相似的功能，它展示输入和计算结果为静态图像，并提供完整的交互式3D显示能力。

更具体地说，它不仅可以绘制电路模型，还能与任意所示元件进行直接的数据交互。 其3D界面中还提供了导航和过滤工具，使电路可视化和验证工作，即使对于非常大的系统，都变得非常简单。

直观和可视化的数据交互

GrSPLITS-3D提供多种显示功能和过滤工具，可以将电路检查提升到其他2D电路绘图软件包无法企及的水平。

显示过滤

GrSPLITS-3D提供多种功能，可控制屏幕上的显示类型。

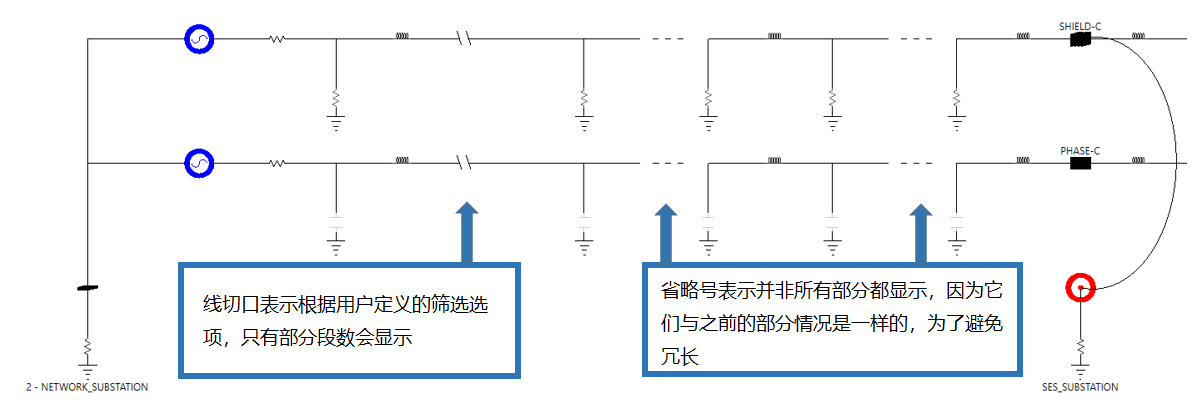

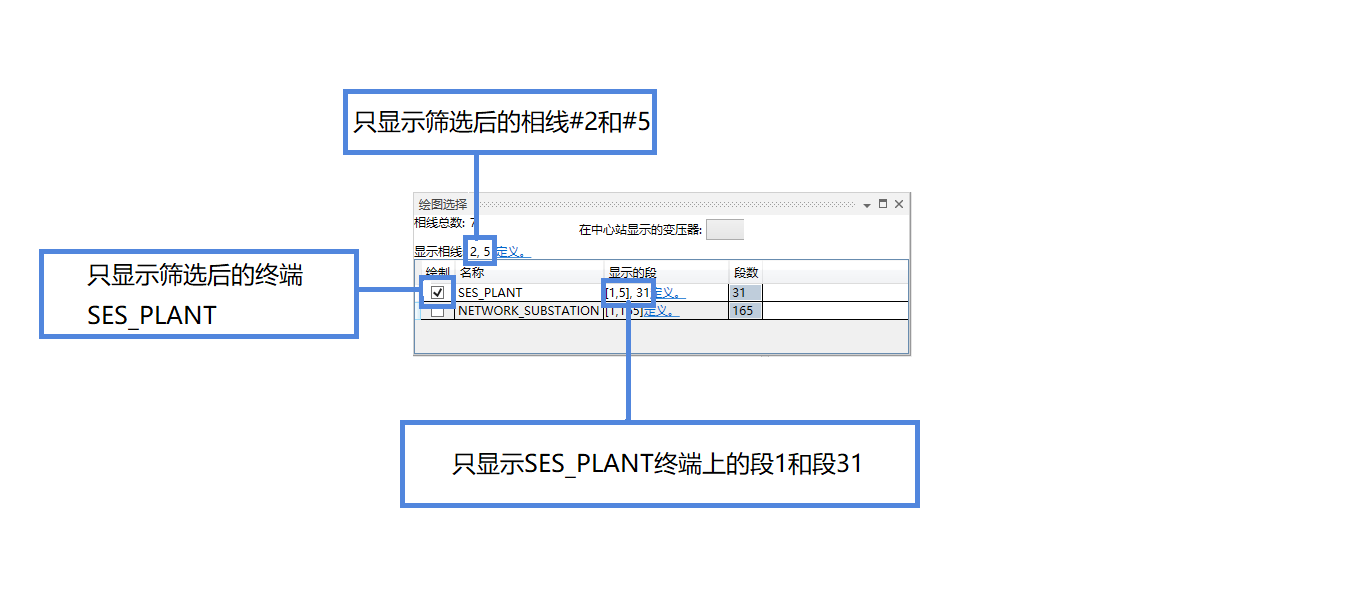

在绘制选择面板中，用户可以控制显示哪个终端、哪个杆塔段、甚至哪条母线，允许用户快速聚焦于需要深度分析的给定区域电路。 在绘制电路中给出了许多可视的线索都是用于提醒用户当前所示仅为特定区域。

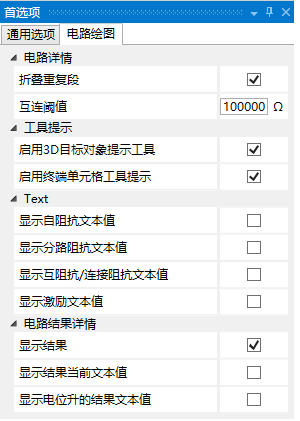

显示选项面板也可以用于过滤3D视图输出。 该面板提供了多个选项用于控制所要显示的电路以及如何显示。

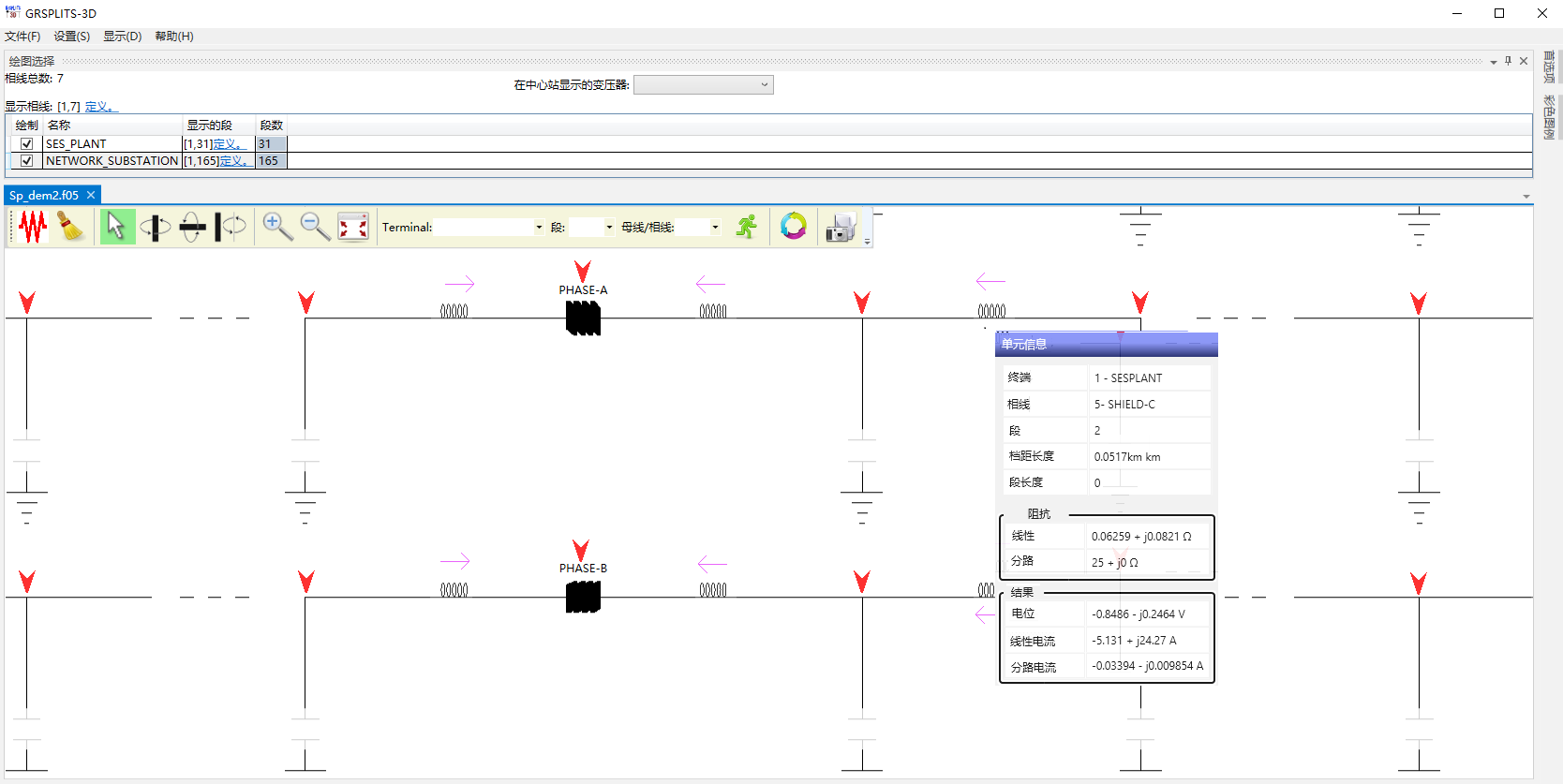

从该面板中，用户可以决定显示电路的相关计算结果。此外，在3D视图中移动鼠标至某个元件时，会弹出一个提示框，该提示框中的动态文本则显示了每个3D元件的数值以及其他更多参数信息。

实用和简洁的提示框给用户显示了相关电路参数的概述。

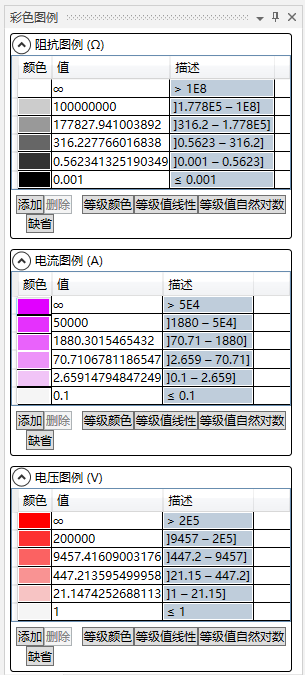

颜色图例中的阻抗、电压和电流的颜色及应用范围都是可以完全自定义的。

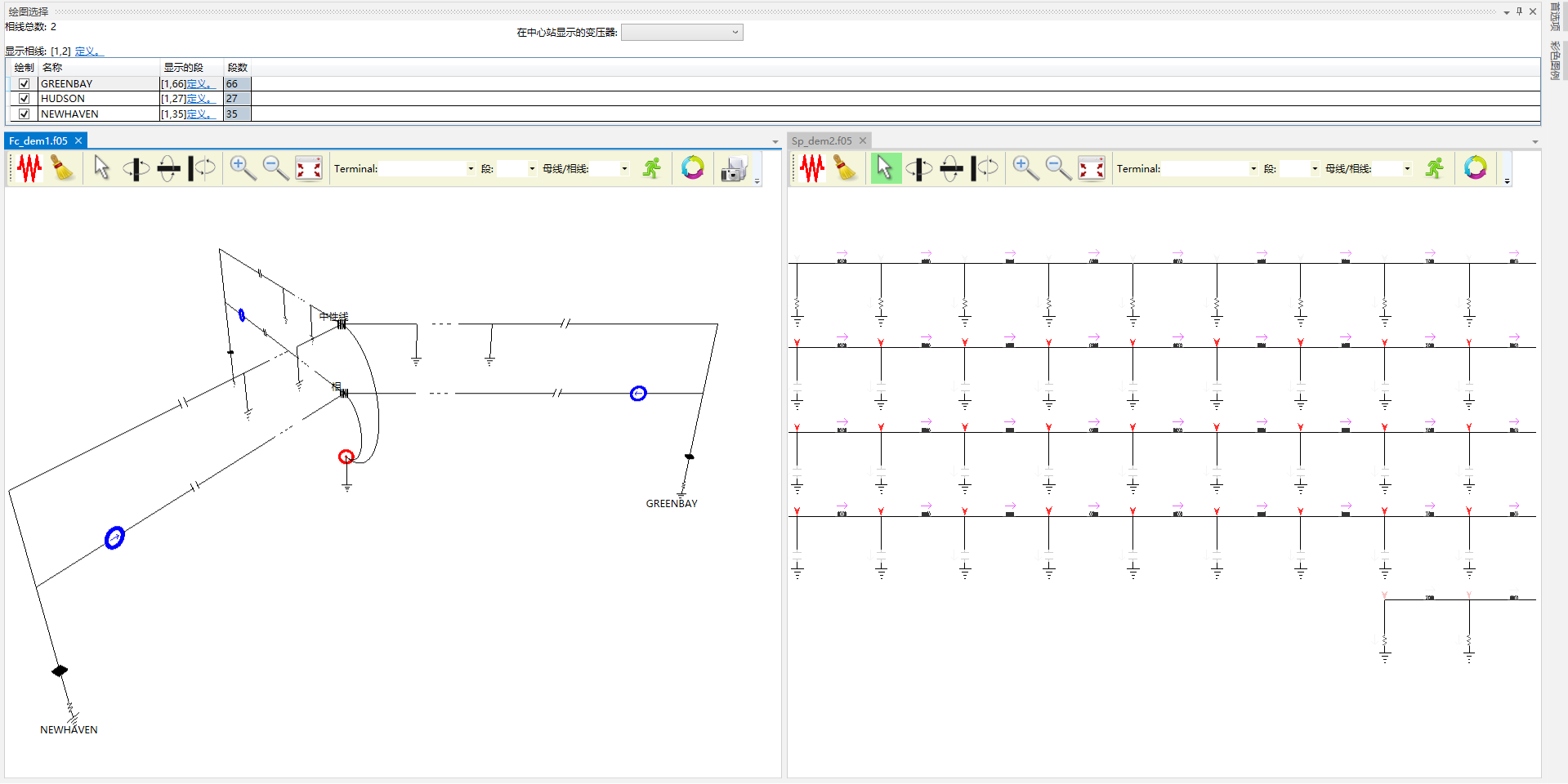

GRSPLITS-3D还可以同时加载多个项目。

结果显示

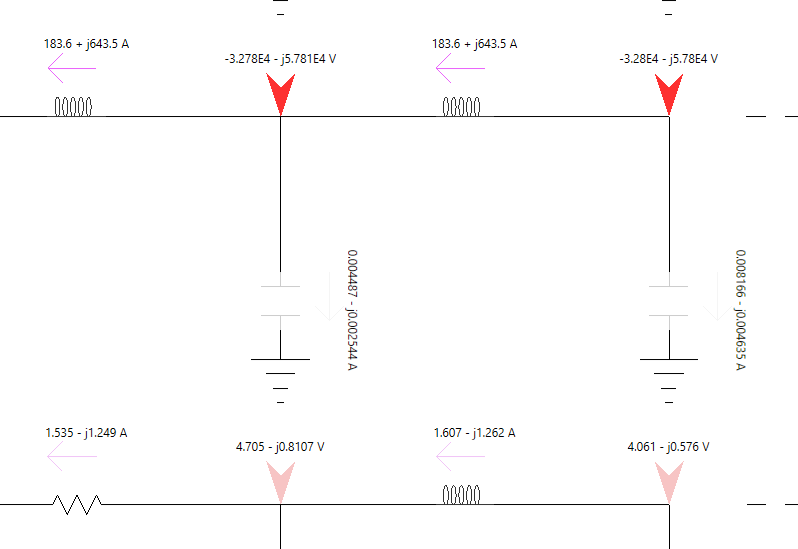

导体段电流、分路电流以及分路电势的计算结果可以直接显示。

变压器和其他设备

为支持SPLITS和FCDIST计算模块的最新发展，GRSPLITS-3D的功能得到了扩展。现在GRSPLITS-3D能允许单个文件中使用多个变压器，并允许单个终端中更改线路参数。

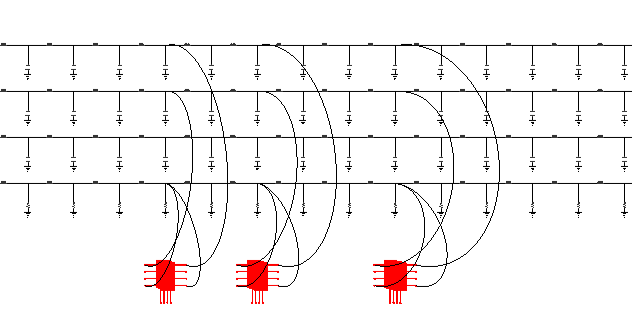

对于带有多个变压器的SPLITS文件，SPLITS要求只要未在连续部分中指定，沿终端放置的每个变压器都会显示出来。

当在中心站指定多个变压器时，查看器中将只显示一个变压器以保持清晰度。 可以使用中央站下拉菜单中的显示变压器选择显示的变压器，那么重绘时，中心站上的变压器将会更新。
